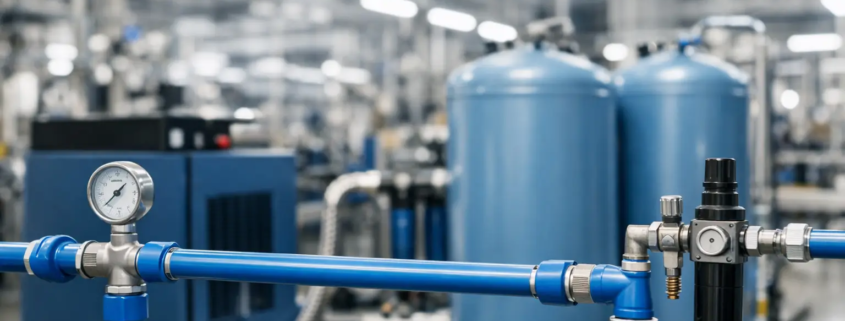

Un equipo neumático que pierde fuerza al coincidir varios consumos, una herramienta que trabaja con presión inestable o un compresor obligado a operar por encima de su carga prevista suelen señalar un problema de distribución. Un loop de aire comprimido bien diseñado evita que la red se convierta en un cuello de botella y convierte el aire en un suministro predecible para producción, calidad y mantenimiento.
En una planta industrial, el aire comprimido no es un servicio auxiliar menor. Acciona cilindros, válvulas, transportadores, herramientas, sistemas de limpieza y equipos de automatización. Cuando la presión o la calidad del aire fallan, el efecto puede aparecer como rechazo de piezas, ciclos lentos, microparos, consumo energético elevado o desgaste prematuro de componentes.
Qué es un loop de aire comprimido y por qué funciona
Un loop, también denominado red en anillo, es una instalación en la que la tubería principal forma un circuito cerrado alrededor de la zona de consumo. El aire puede llegar a cada punto desde dos direcciones, en lugar de depender de un único ramal largo alimentado desde un extremo.
La ventaja principal es la estabilidad. Si varias máquinas demandan aire a la vez, el caudal tiene rutas alternativas para llegar a ellas. Esto reduce las caídas de presión respecto a una red lineal mal dimensionada y mejora la respuesta ante variaciones de demanda.
También aporta continuidad operativa. Al aislar un tramo mediante válvulas, es posible intervenir una sección para mantenimiento o ampliación sin detener toda la red. Este beneficio es especialmente relevante en líneas con alta utilización, procesos de ensamblaje, estaciones robotizadas o áreas donde cada paro afecta directamente al OEE.
Sin embargo, un anillo no corrige por sí solo una instalación deficiente. Si el compresor no tiene capacidad suficiente, el depósito está mal seleccionado, existen fugas relevantes o la tubería se ha dimensionado sin calcular caudal y distancia, el problema permanecerá. El diseño debe analizarse como sistema completo, desde la generación hasta el punto de uso.
Diseño del loop de aire comprimido: variables que definen el resultado
El punto de partida es conocer el consumo real, no solo sumar los consumos nominales de las fichas técnicas. Hay que considerar qué equipos funcionan simultáneamente, qué picos de demanda se producen, cuál es la presión mínima que exige el proceso y qué crecimiento está previsto para la planta. Una red calculada únicamente para la condición actual puede quedarse corta tras incorporar una célula, una línea o un turno adicional.
Caudal, presión y caída admisible
La presión a la salida del compresor no es la presión disponible en una herramienta o válvula. Entre ambos puntos existen pérdidas por longitud de tubería, cambios de dirección, válvulas, filtros, secadores, racores y mangueras. Cuando estas pérdidas son excesivas, la respuesta habitual es aumentar la presión de generación. Es una medida costosa: el compresor consume más energía y el problema de fondo sigue en la red.
Conviene definir una caída de presión admisible para cada tramo y reservar margen para filtros, reguladores y futuros consumos. Las líneas principales deben tener un diámetro que permita transportar el caudal requerido sin convertir la fricción en gasto energético permanente. En tramos largos o con demanda elevada, reducir diámetro para ahorrar en materiales suele salir caro durante la vida útil de la instalación.
Tubería y accesorios adecuados al entorno industrial
El material de la red influye en la fiabilidad, la calidad del aire y la facilidad de ampliación. Las soluciones metálicas correctamente instaladas ofrecen resistencia mecánica y buen desempeño en aplicaciones industriales. Los sistemas modulares de aluminio pueden acelerar montajes y modificaciones, siempre que se seleccionen según presión, temperatura, compatibilidad y condiciones de operación.
No todos los accesorios tienen el mismo impacto. Codos innecesarios, reducciones bruscas, conexiones mal ejecutadas y mangueras flexibles sobredimensionadas en longitud aumentan la pérdida de carga. La instalación debe priorizar recorridos lógicos, accesibles y preparados para inspección, sin olvidar los soportes, la dilatación y la protección frente a impactos propios de la operación.
Pendientes, drenajes y calidad del aire
El aire comprimido contiene humedad procedente de la atmósfera aspirada y puede arrastrar aceite o partículas si la generación y el tratamiento no son adecuados. La red debe contemplar pendiente en los tramos principales, puntos bajos con purgas y bajantes correctamente configuradas para que el condensado no llegue a los equipos.
Las tomas de servicio no deben salir de la parte inferior de la línea principal. Una toma elevada reduce el arrastre de agua hacia el punto de uso. Antes de definir filtros y secadores, conviene clasificar la calidad de aire que requiere cada proceso. Una herramienta neumática, una operación de pintura, un equipo de instrumentación y un proceso de contacto con producto pueden exigir niveles muy distintos de partículas, agua y aceite.
Cómo distribuir la red sin crear problemas futuros
Un loop debe sectorizarse. Las válvulas de corte ubicadas con criterio permiten aislar áreas de producción, almacenes, muelles o nuevas ampliaciones sin dejar sin aire a toda la planta. Además, facilitan localizar incidencias y realizar trabajos programados con menos riesgo de parar operaciones críticas.
Es recomendable prever puntos de conexión para expansión, pero deben permanecer correctamente cerrados y etiquetados mientras no se utilicen. Una previsión ordenada evita recurrir a derivaciones improvisadas, mangueras atravesando pasillos o conexiones que no cumplen el estándar de la instalación.
La ubicación del compresor, depósito, secador y filtros también condiciona el rendimiento. Un cuarto de compresores mal ventilado eleva la temperatura de admisión y reduce eficiencia. Una red cercana a fuentes de calor, tráfico de montacargas o procesos con vibración necesita medidas de protección específicas. En naves con ampliaciones sucesivas, revisar el trazado completo suele ser más rentable que seguir añadiendo ramales a una red ya saturada.
Fugas: el coste que un buen diseño no debe ocultar
Una red en anillo puede mejorar la distribución, pero no debe utilizarse para disimular fugas. Las fugas consumen energía de forma continua, incluso cuando la producción está detenida, y obligan al compresor a realizar ciclos innecesarios. Además, pueden provocar que el mantenimiento interprete una falta de capacidad como necesidad de comprar un compresor mayor.
La inspección debe incluir un recorrido sistemático de uniones, válvulas, purgas, reguladores, mangueras, conexiones rápidas y equipos fuera de servicio. La detección ultrasónica permite localizar pérdidas que no siempre son audibles en un entorno productivo. Después de reparar, es conveniente verificar la mejora mediante presión, caudal, horas de carga y comportamiento del compresor.
El mantenimiento preventivo debe contemplar limpieza o sustitución de filtros, revisión de purgas, inspección de soportes, control de corrosión, comprobación de válvulas y medición de presión en puntos críticos. Estos datos permiten decidir con evidencia si hace falta redimensionar un tramo, ajustar un regulador o redistribuir consumos.
Señales de que la instalación necesita una revisión
Hay indicios que justifican una evaluación técnica de la red: diferencias de presión entre turnos, alarmas recurrentes de baja presión, piezas defectuosas vinculadas a actuadores neumáticos, incremento sin explicación en las horas de funcionamiento del compresor o necesidad de elevar la presión general para que funcione una única área.
También conviene revisar la instalación antes de ampliar capacidad productiva. Integrar una nueva línea sobre una red sin margen puede generar inestabilidad en equipos que antes trabajaban correctamente. El coste de planificar el loop, los puntos de aislamiento y el tratamiento de aire durante el proyecto suele ser muy inferior al coste de corregir paros y defectos después de arrancar.
Grupo TAFO aborda este tipo de proyectos desde la operación real de la planta: diagnóstico de demanda, trazado de tubería, instalación, mantenimiento y coordinación con otras especialidades industriales. Para instalaciones en Monterrey y en plantas de todo México, el objetivo no es solo llevar aire a una máquina, sino asegurar que cada punto reciba el caudal, la presión y la calidad que el proceso necesita.
La decisión más rentable no suele ser instalar más capacidad de generación, sino medir primero qué ocurre entre el compresor y el punto de consumo. Un loop bien calculado ofrece una base para crecer, intervenir y producir con menos incertidumbre.
