Una fuga en una línea de proceso no se resuelve solo sustituyendo el tramo dañado. Cuando se repite, suele revelar una selección incorrecta de material, un diseño sin margen operativo o una instalación que no consideró dilatación, vibración y compatibilidad química. Elegir los mejores materiales para tubería industrial exige evaluar las condiciones reales de la planta, no únicamente el coste inicial por metro.

En una operación manufacturera, la tubería transporta aire comprimido, agua de proceso, vapor, gases, productos químicos, aceites o fluidos de servicios contra incendios. Cada medio impone exigencias distintas. La decisión correcta protege la seguridad de las personas, evita contaminación del producto, reduce pérdidas energéticas y ayuda a sostener indicadores como disponibilidad y OEE.

El material se define por el servicio, no por costumbre

No existe un material universalmente superior. El acero al carbono puede ser una elección rentable para una red de agua o vapor, pero convertirse en un problema si conduce un fluido corrosivo. Del mismo modo, el inoxidable aporta una gran resistencia química, aunque puede elevar el presupuesto sin aportar valor si el servicio no lo requiere.

Antes de especificar una tubería, conviene revisar la composición y concentración del fluido, la presión de operación y sus picos, la temperatura mínima y máxima, el caudal, la velocidad recomendada, la exposición exterior y la vida útil esperada. También deben contemplarse las paradas disponibles para montaje, el método de unión, los requisitos de limpieza y la normativa aplicable al sistema.

En plantas de Monterrey y otros corredores industriales, hay un factor adicional: el ambiente. La humedad, los contaminantes, la exposición a la intemperie, las altas temperaturas de verano y las variaciones térmicas en zonas de proceso pueden acelerar el deterioro de materiales mal seleccionados. Una especificación debe responder a ese contexto, no replicar automáticamente la de otra nave.

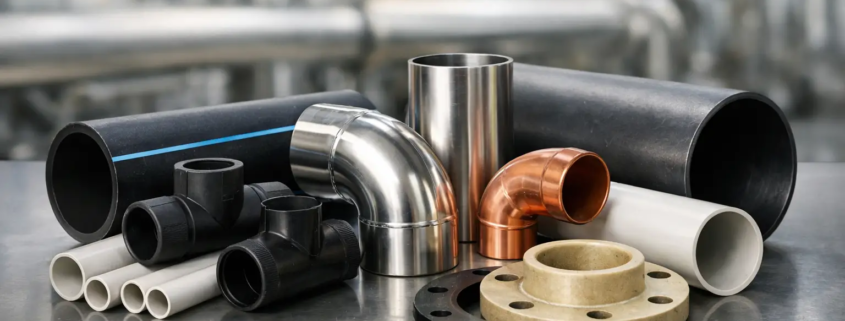

Mejores materiales para tubería industrial según aplicación

Acero al carbono: capacidad mecánica y coste controlado

El acero al carbono es uno de los materiales más utilizados en instalaciones industriales por su resistencia mecánica, disponibilidad y capacidad para trabajar con altas presiones y temperaturas. Es habitual en redes de agua industrial, circuitos de calefacción, vapor, condensado, aceites y determinadas líneas de proceso.

Su principal ventaja es que admite soluciones soldadas, bridadas y roscadas, lo que facilita la adaptación a diámetros y configuraciones complejas. Para líneas de vapor, por ejemplo, ofrece un comportamiento fiable siempre que el espesor, las pendientes, los soportes y el tratamiento de corrosión se diseñen correctamente.

Su limitación es clara: sin protección, puede oxidarse por dentro y por fuera. La corrosión genera incrustaciones, reduce sección de paso, aumenta la pérdida de carga y puede contaminar el fluido. En agua o ambientes agresivos, puede requerir recubrimientos, pintura industrial, aislamiento adecuado o protección específica. No es la mejor opción para sustancias altamente corrosivas ni para aire comprimido de alta calidad si existe riesgo de arrastre de óxido.

Acero inoxidable: higiene, corrosión y estabilidad

El acero inoxidable, especialmente en calidades como 304 y 316, es una opción prioritaria cuando la corrosión, la limpieza y la pureza del fluido son factores críticos. Se utiliza en alimentación y bebidas, farmacéutica, química, tratamiento de agua, procesos con agentes corrosivos y redes donde se necesita evitar la contaminación por partículas.

La diferencia entre calidades importa. El inoxidable 304 funciona correctamente en múltiples aplicaciones interiores y fluidos moderadamente agresivos. El 316 incorpora molibdeno y presenta mejor respuesta ante cloruros y determinados compuestos químicos, por lo que suele recomendarse en ambientes más exigentes. Aun así, no debe asumirse que el inoxidable resiste cualquier producto: la compatibilidad depende de concentración, temperatura y tiempo de exposición.

El coste de compra y de fabricación es superior al del acero al carbono. Sin embargo, en servicios donde una corrosión interna puede provocar rechazos de calidad, fugas o paradas frecuentes, el coste total de propiedad puede resultar más favorable. La calidad de las soldaduras, el decapado cuando corresponda y la limpieza posterior son tan decisivos como la aleación elegida.

Cobre: una solución fiable para aire comprimido y servicios limpios

El cobre mantiene una presencia relevante en redes de aire comprimido, gases técnicos y determinados servicios de agua. Ofrece buena resistencia a la corrosión, una superficie interior lisa que reduce pérdidas de presión y una instalación relativamente ágil mediante uniones adecuadas.

En aire comprimido, una red de cobre correctamente dimensionada ayuda a conservar la calidad del aire y a reducir el riesgo de contaminación por óxido. Esto es especialmente útil en líneas de instrumentación, automatización, pintura o procesos donde la humedad y las partículas afectan al acabado o al funcionamiento de equipos neumáticos.

No obstante, su conveniencia depende del diámetro, de la escala del proyecto y de la exposición mecánica. En grandes redes, el coste de material puede ser alto frente a alternativas de aluminio o acero. Además, determinadas aguas con química desfavorable pueden atacar el cobre, por lo que conviene verificar la composición del fluido antes de instalarlo.

Aluminio: eficiencia en redes de aire comprimido

Las tuberías de aluminio son una alternativa muy eficaz para distribución de aire comprimido en plantas, almacenes y naves con necesidades de ampliación o reconfiguración. Su bajo peso facilita el montaje, sus interiores lisos contribuyen a minimizar la caída de presión y sus sistemas de conexión permiten intervenciones rápidas sin trabajos de soldadura en caliente.

Esta combinación puede traducirse en menor tiempo de instalación y menos afectación a la operación. También favorece una red ordenada y modular, especialmente cuando se añaden nuevos equipos, islas de producción o puntos de consumo.

El aluminio no sustituye al acero en todos los servicios. Está pensado principalmente para aire comprimido y determinados gases compatibles, dentro de los límites de presión y temperatura indicados por el fabricante. No debe emplearse por analogía en vapor, productos químicos o fluidos incompatibles. La selección de juntas, accesorios y soportes debe formar parte del sistema, no tratarse como un detalle secundario.

PVC, CPVC y PP: resistencia química con límites definidos

Los materiales termoplásticos son frecuentes en conducción de agua, drenajes, efluentes, ventilación y procesos químicos compatibles. El PVC destaca por su coste y resistencia a la corrosión en aplicaciones de baja o media exigencia térmica. El CPVC amplía la capacidad de temperatura, mientras que el polipropileno, o PP, ofrece buena resistencia ante diversos productos químicos y se utiliza en líneas de proceso y tratamiento de aguas.

Su ventaja principal es que no se oxidan y pueden ofrecer una excelente respuesta química. Sin embargo, requieren atención especial a la temperatura, a la presión admisible, a la radiación ultravioleta y a los impactos. También presentan mayor dilatación térmica que los metales, por lo que las guías, anclajes y compensaciones no pueden improvisarse.

En tuberías de plástico, la compatibilidad no se decide solo por el cuerpo del tubo. Hay que validar adhesivos, juntas, válvulas y componentes auxiliares. Una unión inadecuada puede fallar antes que la propia tubería y generar una fuga crítica en zonas de producción o almacenamiento.

El método de unión también afecta a la fiabilidad

Una red puede incorporar el material adecuado y seguir siendo vulnerable si sus uniones no corresponden al servicio. Las conexiones soldadas aportan continuidad y resistencia en acero, pero exigen procedimientos cualificados, control de calidad y gestión segura de trabajos en caliente. Las uniones bridadas facilitan el mantenimiento de válvulas, filtros y equipos, aunque multiplican puntos potenciales de fuga si no se aprietan y seleccionan correctamente.

En sistemas modulares de aire comprimido, las conexiones mecánicas reducen tiempos de intervención. En plásticos, la termofusión, electrofusión o cementado debe ejecutarse conforme al material concreto. La presión de prueba, el lavado de la línea y la identificación visual de los circuitos completan una instalación preparada para operar.

Cómo tomar una decisión que reduzca paros

La comparación debe ir más allá del precio de suministro. Una tubería económica que provoca una pérdida de aire, corrosión recurrente o contaminación de proceso puede costar más que una solución inicial de mayor valor. El análisis debe considerar consumo energético, frecuencia de mantenimiento, disponibilidad de repuestos, accesibilidad para reparación y consecuencias de una falla.

También conviene separar servicios. No tiene sentido aplicar el mismo criterio a la red de aire comprimido, a una línea de agua helada y a una conducción química. Cada una necesita una especificación propia, con diámetros, válvulas, soportes, aislamiento y dispositivos de seguridad acordes a su función.

Grupo TAFO aborda estos proyectos desde la condición operativa de cada planta: revisión del servicio, ingeniería de trazado, selección de materiales compatibles y ejecución coordinada para reducir interferencias con producción. Este enfoque resulta especialmente valioso cuando la tubería se integra con instalaciones eléctricas, obra civil, equipos de aire comprimido o adecuaciones en una nave industrial.

La mejor decisión es la que mantiene el fluido contenido, la presión estable y el mantenimiento bajo control durante años. Antes de liberar una compra o iniciar una modificación, convierta los datos reales de operación en una especificación técnica clara: es ahí donde se evita que una tubería aparentemente sencilla se convierta en el siguiente paro no programado.

Un paro de producción de 24 horas puede convertirse en tres días de pérdidas si una válvula crítica no llega a tiempo, si dos cuadrillas compiten por el mismo frente de trabajo o si el arranque no se valida correctamente. Saber cómo planear un paro técnico industrial permite convertir una ventana limitada de inactividad en una intervención controlada que mejora la disponibilidad, la seguridad y la capacidad de la planta.

Un paro técnico no consiste en acumular tareas de mantenimiento hasta que llegue una fecha conveniente. Es un proyecto operativo con un alcance definido, recursos limitados, riesgos específicos y un objetivo medible. Para una planta manufacturera, el criterio no debe ser solo terminar los trabajos, sino recuperar la producción con equipos seguros, procesos estables y sin comprometer el OEE ni el FTQ.

Qué definir antes de planear un paro técnico industrial

La fase más rentable de una parada técnica ocurre antes de detener la primera máquina. El responsable de mantenimiento debe partir de una pregunta concreta: ¿qué riesgo operativo se elimina o qué capacidad se recupera con cada intervención? Esta respuesta evita incluir trabajos deseables, pero no prioritarios, que consumen tiempo, presupuesto y capacidad de supervisión.

El alcance debe construirse con datos de mantenimiento correctivo, órdenes de trabajo pendientes, resultados de inspecciones, tendencias de vibración, fugas de aire, incidencias eléctricas y observaciones de seguridad. También conviene incorporar necesidades de infraestructura que afectan a la operación: reparación de cubiertas, rehabilitación de suelos epoxi, modificaciones de tubería, adecuaciones de racks o sistemas contra incendios.

Prioridad basada en criticidad, no en antigüedad

No todas las actividades merecen la misma ventana de paro. Clasifique cada una según su impacto en seguridad, producción, calidad, cumplimiento y coste de fallo. Una intervención en un cuadro eléctrico principal, una tubería con riesgo de fuga o un compresor que condiciona varias líneas debe tener prioridad sobre mejoras que puedan realizarse durante operación o en una parada menor.

Una matriz de criticidad ayuda a decidir qué entra en el paro y qué se programa después. También reduce el riesgo de que el alcance crezca a última hora por solicitudes de diferentes departamentos. Si una tarea no tiene un responsable, materiales confirmados, método de ejecución y tiempo estimado, aún no está lista para entrar en el plan.

La ventana real no es igual al tiempo de parada

Una parada anunciada de 48 horas no ofrece 48 horas útiles de trabajo. Hay que descontar el tiempo de apagado seguro, aislamiento de energías, liberación de áreas, limpieza, pruebas, retirada de herramientas y arranque escalonado. En muchas plantas, la ventana efectiva puede ser entre un 60 % y un 75 % del tiempo total.

Planifique con ese margen realista. Si el trabajo exige desmontar equipos, realizar pruebas de presión, curado de recubrimientos o verificaciones eléctricas, la secuencia debe contemplar tiempos de espera y criterios de aceptación. Comprimir estas fases suele trasladar el problema al arranque, cuando cada minuto de retraso tiene mayor impacto económico.

Cómo planear un paro técnico industrial por frentes de trabajo

La forma más eficaz de gestionar una parada es dividir el alcance en frentes independientes, pero coordinados. Cada frente necesita un líder técnico, una secuencia de tareas, recursos asignados y una condición clara de entrega. El mantenimiento mecánico, eléctrico, civil y de facilities no deben avanzar de forma aislada si comparten accesos, suministros o zonas de seguridad.

En una parada completa pueden coexistir frentes como los siguientes:

• Mantenimiento de maquinaria, transportadores, bombas, válvulas y elementos de transmisión.
• Instalaciones eléctricas industriales, cuadros, canalizaciones, iluminación y pruebas de protecciones.
• Redes de aire comprimido y tuberías industriales, incluyendo detección de fugas y pruebas de estanqueidad.
• Reparación de naves, cubiertas, puertas, muelles, suelos y elementos de protección.
• Adecuaciones de seguridad, sistemas contra incendios, racks y mezzanines.

La clave está en definir las dependencias. Por ejemplo, un trabajo de suelo epoxi debe ejecutarse antes de que entren equipos de manutención, pero después de cualquier intervención que requiera obra, desmontaje o soldadura en esa zona. Del mismo modo, una prueba eléctrica no puede realizarse hasta que se hayan cerrado canalizaciones, conectado equipos y retirado personal de los puntos de riesgo.

Prepare paquetes de trabajo cerrados

Cada actividad crítica debe contar con un paquete de trabajo. No basta con una descripción como “reparar fuga” o “revisar motor”. El paquete debe indicar ubicación, equipo afectado, alcance técnico, plano o esquema si procede, repuestos, herramientas especiales, personal requerido, procedimiento de seguridad, duración prevista y prueba final.

Este nivel de detalle permite detectar incompatibilidades antes de la parada. También facilita que compras, almacén, producción, seguridad y proveedores externos trabajen con la misma información. Las piezas críticas deben estar físicamente verificadas, no solo solicitadas en el sistema. Un repuesto que figura como disponible, pero está incompleto o en otra ubicación, puede detener todo un frente de trabajo.

Diseñe la seguridad como parte de la ejecución

La seguridad no debe aparecer como una revisión administrativa previa. Durante un paro aumentan los riesgos por contratistas simultáneos, trabajos en altura, energías peligrosas, espacios confinados, maniobras de carga y trabajos en caliente. El plan necesita permisos, bloqueo y etiquetado de energías, delimitación de zonas, rutas de acceso y un responsable de seguridad con capacidad de detener trabajos inseguros.

También es necesario coordinar las interferencias. No se puede realizar una soldadura sobre una zona donde se aplicarán recubrimientos inflamables, ni abrir una línea de proceso si hay personal trabajando aguas abajo. Una reunión diaria de coordinación, breve y orientada a restricciones, evita estas situaciones mejor que una larga reunión general al inicio del proyecto.

Control de avance durante la parada

Una vez iniciada la parada, el plan debe gestionarse en tiempo real. El calendario no sirve si no se compara con el avance físico de cada frente. Establezca hitos de control al inicio, a mitad de la ventana y antes del arranque. En cada punto se revisan trabajos terminados, desviaciones, riesgos pendientes, materiales faltantes y decisiones que requieren escalado.

El indicador más útil no es el porcentaje de tareas completadas, sino la ruta crítica. Puede haber muchas órdenes cerradas y, aun así, un único cuadro eléctrico, equipo de bombeo o sistema de aire comprimido puede bloquear el reinicio de toda la línea. La prioridad diaria debe concentrarse en las actividades que condicionan el arranque.

Cuando surge un hallazgo no previsto, conviene aplicar un proceso de decisión simple: evaluar el riesgo de no intervenir, calcular el impacto en plazo y presupuesto, confirmar recursos y aprobar formalmente el cambio. Ejecutar trabajos adicionales sin control es una de las causas más frecuentes de prolongación de paradas. A veces la decisión correcta es estabilizar el hallazgo, documentarlo y programar una intervención posterior.

El arranque empieza antes de terminar los trabajos

El cierre técnico de una actividad no equivale a que el activo esté listo para producir. Antes del arranque, cada frente debe entregar evidencias de prueba, limpieza, retirada de bloqueos autorizada, protecciones instaladas y condiciones seguras de operación. Producción, calidad y mantenimiento deben acordar qué parámetros se validarán durante las primeras horas.

En sistemas de aire comprimido, por ejemplo, la comprobación debe incluir presión, caudal, posibles fugas y comportamiento de los equipos conectados. En instalaciones eléctricas, deben verificarse protecciones, sentidos de giro, señalización y respuesta de los equipos. En una zona intervenida con pavimento, racks o mezzanines, la validación debe confirmar carga permitida, accesos y ausencia de obstáculos para la operación logística.

El arranque escalonado reduce el riesgo de una nueva parada inmediata. Primero se energizan y prueban sistemas auxiliares, después equipos críticos y, por último, la línea a carga controlada. Documentar incidencias de esta fase ofrece información valiosa para el siguiente paro y permite diferenciar entre un fallo de ejecución, una condición preexistente y un ajuste operativo necesario.

Evite los errores que alargan una parada industrial

El error más costoso es planificar con listas de deseos en lugar de un alcance priorizado. Le siguen la falta de repuestos críticos, contratar especialidades sin una coordinación única y dejar las pruebas para el final. También resulta habitual subestimar los tiempos de aislamiento, limpieza y puesta en marcha, especialmente en instalaciones con varios turnos o procesos interdependientes.

Cuando una planta concentra trabajos eléctricos, mecánicos, de obra civil, tuberías y seguridad en la misma ventana, contar con un socio que coordine especialidades reduce interfaces y decisiones tardías. Grupo TAFO trabaja este tipo de intervenciones desde la lógica de continuidad operativa: una única planificación técnica, ejecución en sitio y seguimiento de los puntos que afectan directamente a producción, seguridad y calidad.

La mejor parada técnica no es la que acumula más trabajos terminados, sino la que devuelve la planta a operación en la hora prevista, con menos riesgos pendientes y una base más fiable para el siguiente ciclo productivo.

Un compresor trabajando a máxima carga mientras la producción opera a media capacidad suele indicar un problema que no se ve a simple vista. Fugas, presión sobredimensionada, tuberías restrictivas o usos inadecuados del aire pueden elevar el coste energético sin aportar una sola pieza más a la producción. Saber cómo auditar aire comprimido industrial permite convertir ese consumo difícil de controlar en decisiones técnicas con impacto directo en disponibilidad, calidad y rentabilidad.

En una planta manufacturera, el aire comprimido no debe tratarse como un suministro genérico. Es una utilidad crítica para automatización, herramientas, transporte neumático, instrumentación y procesos específicos. Si pierde estabilidad o calidad, puede provocar rechazos, ciclos lentos, alarmas de baja presión y paros no programados. Una auditoría bien ejecutada identifica la causa de esos síntomas y prioriza las acciones según su impacto operativo.

Definir el alcance antes de medir

La auditoría debe empezar en el punto de generación y terminar en los equipos de uso final. El objetivo no es únicamente localizar fugas, sino entender el comportamiento completo del sistema: generación, tratamiento, almacenamiento, distribución, control y demanda.

Conviene delimitar las áreas de producción, los turnos, las líneas críticas y los equipos que dependen del aire. También hay que identificar modificaciones recientes, ampliaciones de nave, nuevos consumos o cambios en el patrón de producción. Es frecuente encontrar instalaciones cuyo compresor y red fueron adecuados hace años, pero que ya no responden a la demanda actual.

Antes de instalar instrumentos, reúna datos de al menos los últimos 12 meses: facturación eléctrica, horas de operación de compresores, mantenimientos, fallos de presión, consumo de filtros, reportes de calidad y registros de paros. Estos antecedentes ayudan a distinguir un problema puntual de una ineficiencia estructural.

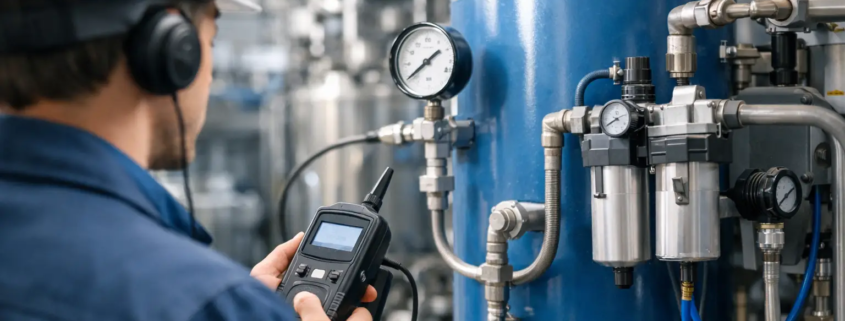

Cómo auditar aire comprimido industrial paso a paso

1. Levantar el inventario del sistema

El primer recorrido en campo debe documentar cada activo. Registre capacidad y tecnología de los compresores, potencia instalada, tipo de control, secadores, filtros, depósitos, purgas, separadores, diámetros de tubería, materiales de la red y puntos de consumo.

No basta con anotar las placas de datos. Hay que validar qué equipos realmente operan, cuáles trabajan como respaldo, cuáles entran y salen de carga con frecuencia y qué presión entrega cada uno. Un compresor de velocidad variable puede ser eficiente en una demanda fluctuante, pero no necesariamente corrige una red con muchas pérdidas o una mala estrategia de control.

Durante esta fase se revisan condiciones físicas que suelen anticipar fallos: conexiones improvisadas, mangueras largas, tubería corroída, derivaciones sin identificación, válvulas de aislamiento defectuosas y filtros sin indicador de presión diferencial. Cada uno puede restringir el flujo o introducir contaminantes al proceso.

2. Medir demanda, presión y consumo energético

Una auditoría fiable requiere mediciones representativas durante la operación real. Lo recomendable es registrar presión, caudal y potencia eléctrica de forma simultánea durante varios días, incluyendo cambios de turno, producción de máxima carga, periodos valle y, cuando sea posible, fines de semana.

La presión debe revisarse a la salida de compresores, después del tratamiento de aire, en tramos principales de distribución y cerca de los puntos de uso críticos. La diferencia entre estos puntos revela las caídas de presión. Una caída relevante no siempre exige aumentar la presión de descarga: con frecuencia señala filtros saturados, tubería insuficiente, accesorios restrictivos o una red mal diseñada.

El consumo eléctrico debe relacionarse con el caudal suministrado. Así se puede evaluar la eficiencia específica del sistema y comprobar si la potencia consumida corresponde con el aire que requiere la planta. Un compresor descargado, sin aportar caudal útil, sigue consumiendo una proporción significativa de energía. Esa condición merece atención prioritaria cuando se mantiene durante muchas horas.

3. Detectar y cuantificar fugas

Las fugas son una de las fuentes más frecuentes de desperdicio, especialmente en instalaciones con conexiones temporales, equipos antiguos o mantenimiento reactivo. La inspección se realiza con detector ultrasónico, que permite identificar el sonido de una fuga incluso en zonas ruidosas de producción.

Hay que revisar racores, válvulas, conexiones de maquinaria, reguladores, purgas, mangueras, cilindros, uniones roscadas y puntos de uso fuera de servicio. Marcar una fuga no es suficiente. Debe registrarse su ubicación, criticidad, tamaño estimado, coste anual aproximado y responsable de corrección.

La mejor forma de cuantificar pérdidas globales es medir el comportamiento del sistema en un periodo sin producción. Si la presión cae rápidamente o los compresores ciclan aun con la planta detenida, existe una demanda no productiva que debe investigarse. No obstante, este método exige separar los consumos que deban permanecer activos, como ciertos sistemas de control o seguridad.

4. Revisar la calidad del aire y el tratamiento

Un sistema puede entregar el caudal correcto y seguir afectando a la producción por humedad, aceite o partículas. La auditoría debe comprobar si el tratamiento instalado corresponde con la clase de aire que exige cada aplicación.

Los procesos de pintura, electrónica, alimentos, instrumentación o empaquetado sensible requieren criterios distintos. Sobredimensionar la calidad de aire en toda la planta puede aumentar costes de operación; no alcanzarla en una línea crítica puede ocasionar defectos de producto, corrosión y mantenimiento prematuro. Por eso conviene segmentar la demanda y tratar el aire según el riesgo real de cada proceso.

Revise el desempeño de secadores, el drenaje automático de condensados, el estado de filtros y la gestión de purgas. Una purga temporizada mal ajustada puede expulsar aire comprimido de forma continua. Una purga de nivel bien mantenida reduce esa pérdida, pero debe inspeccionarse para asegurar que no se atasque.

5. Analizar la red y los usos finales

La red de distribución tiene que entregar aire con la presión necesaria, no con la máxima presión disponible. En muchas plantas, el compresor se ajusta por encima de lo necesario para compensar una sola zona problemática. El resultado es un mayor consumo en toda la instalación y más fugas por el incremento de presión.

Revise si existen anillos de distribución, depósitos cercanos a consumos intermitentes, puntos de drenaje, derivaciones correctas y capacidad suficiente en los tramos principales. En expansiones realizadas por etapas, es habitual que la red combine diámetros y materiales que generan restricciones innecesarias.

También deben identificarse usos que podrían resolverse con otra tecnología: limpieza con aire a alta presión, refrigeración improvisada, vacío generado por Venturi o agitación. El aire comprimido es versátil, pero producirlo tiene un coste elevado. Sustituir una aplicación ineficiente puede ser más rentable que añadir capacidad de compresión.

Convertir los datos en un plan de acción

El informe de auditoría debe ordenar las mejoras por prioridad operativa, ahorro estimado, inversión necesaria, impacto sobre la seguridad y riesgo de parada. Reparar fugas críticas, sustituir filtros saturados o corregir una purga puede ejecutarse de inmediato. Rediseñar una red, instalar almacenamiento adicional o modificar la estrategia de control requiere ingeniería, planificación de ventanas de paro y validación con producción.

No todas las medidas tienen el mismo retorno. Bajar la presión de la planta puede reducir el consumo, pero sólo es viable si los equipos más exigentes mantienen su desempeño. Instalar un compresor de velocidad variable puede ser adecuado ante fluctuaciones importantes, pero puede no ser la mejor inversión si la carga base es estable. La decisión debe salir de los datos medidos, no de una solución estándar.

El plan también debe establecer indicadores de seguimiento: consumo específico, presión en puntos críticos, porcentaje de fugas, horas en vacío, humedad, diferencial de presión en filtros y disponibilidad del sistema. Sin seguimiento, las mejoras se degradan con el tiempo y la planta vuelve a operar con pérdidas ocultas.

Errores que reducen el valor de una auditoría

El error más común es hacer una inspección visual y llamarla auditoría. Sin registrar caudal, presión y potencia en operación, no se puede justificar técnicamente una inversión ni verificar el ahorro posterior. Otro error es medir sólo durante un turno tranquilo: el sistema debe evaluarse en sus condiciones más exigentes y también en sus periodos de menor demanda.

También conviene evitar correcciones aisladas sin considerar la red completa. Reparar fugas es indispensable, pero no resolverá una caída de presión causada por tubería mal dimensionada. Del mismo modo, cambiar el compresor sin revisar tratamiento, almacenamiento y puntos de uso puede trasladar el problema en vez de eliminarlo.

Para plantas de Monterrey y otros corredores industriales de México, una auditoría ejecutada por personal con experiencia en mantenimiento, tuberías e infraestructura de proceso facilita que las recomendaciones pasen del informe a la ejecución en sitio. Grupo TAFO aborda esta revisión con visión de continuidad operativa: medir, corregir y validar sin perder de vista los indicadores de producción.

El mejor momento para auditar no es cuando el compresor falla o una línea se detiene por baja presión. Es antes, cuando todavía hay margen para planificar mejoras, programar intervenciones y convertir el aire comprimido en una utilidad estable que respalde la producción en lugar de limitarla.

Un disparo inesperado de protecciones, olor a aislamiento quemado o una zona caliente dentro del gabinete no son incidencias menores: pueden detener una línea completa. Entender por qué falla un tablero eléctrico industrial permite actuar antes de que un problema localizado se convierta en un paro no programado, daño a maquinaria o riesgo para el personal.

En una planta manufacturera, el tablero distribuye y protege la energía que alimenta motores, equipos de proceso, iluminación, climatización y sistemas auxiliares. Por eso, su fallo no siempre se origina dentro del propio gabinete. Con frecuencia es la consecuencia visible de una carga mal calculada, una conexión deteriorada, condiciones ambientales agresivas o modificaciones realizadas sin revisar la capacidad instalada.

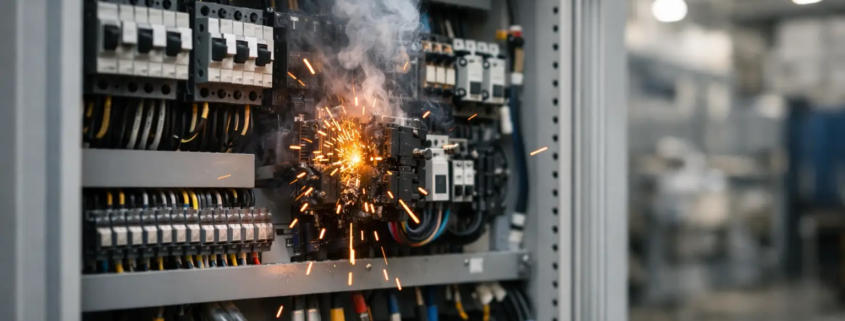

Por qué falla un tablero eléctrico en una planta

Un tablero eléctrico falla cuando alguno de sus componentes deja de operar dentro de sus límites de diseño o cuando la instalación conectada a él genera una condición anormal. La causa real debe identificarse mediante inspección, medición y análisis de la operación, no sustituyendo un interruptor automático de forma aislada.

Los motivos más habituales son los siguientes:

• Sobrecargas sostenidas por crecimiento de carga, ampliaciones de línea o equipos conectados sin recalcular conductores, protecciones y capacidad del tablero.
• Conexiones flojas, terminales mal prensados o barras con oxidación, que elevan la resistencia eléctrica y generan calentamiento localizado.
• Cortocircuitos, fallos de aislamiento o derivaciones a tierra en cables, motores, resistencias, contactores o equipos conectados aguas abajo.
• Humedad, polvo conductor, aceite, vapores corrosivos y altas temperaturas ambientales que degradan aislantes, mecanismos y puntos de conexión.
• Protecciones incorrectamente seleccionadas, ajustadas o coordinadas, que disparan sin discriminar el circuito afectado o, peor aún, no actúan a tiempo.

En instalaciones industriales de Monterrey y otros corredores manufactureros, también es común encontrar tableros que han recibido ampliaciones durante años. Se añaden variadores, máquinas, tomas de servicio o sistemas de aire acondicionado sin actualizar diagramas unifilares ni realizar un estudio de carga. El resultado suele ser un gabinete con poca reserva de capacidad, desequilibrio entre fases y una condición de riesgo que permanece oculta hasta que aumenta la producción o llega la temporada de mayor temperatura.

Sobrecarga: más que un interruptor que se dispara

Un interruptor que dispara repetidamente no debe bloquearse, puentearse ni sustituirse por otro de mayor capacidad sin diagnóstico. Ese disparo puede estar evitando el sobrecalentamiento de conductores, barras o equipos conectados.

La sobrecarga aparece cuando la corriente supera durante un periodo determinado la capacidad admisible del circuito. Puede deberse a que se conectó nueva maquinaria, a un motor trabajando forzado por un problema mecánico o a una mala distribución de las cargas entre fases. En tableros trifásicos, el desequilibrio incrementa la corriente por el neutro y puede generar pérdidas, calentamiento y comportamientos inestables en cargas sensibles.

El criterio no es únicamente que el sistema siga funcionando. Un tablero que trabaja de manera permanente cerca de su límite reduce la vida útil de sus componentes y deja poca capacidad de respuesta ante picos de arranque o futuras ampliaciones.

Puntos calientes y conexiones deficientes

Una conexión floja puede parecer un detalle de montaje, pero es una de las causas más frecuentes de fallo. Al aumentar la resistencia en una terminal, la energía se transforma en calor. Ese calor deteriora el aislamiento, afloja aún más la conexión y puede terminar dañando el interruptor, la barra o el conductor.

La termografía es especialmente útil para localizar estas anomalías sin detener toda la instalación, siempre que se realice con el tablero en condiciones de carga representativas y por personal cualificado. Una imagen térmica no sustituye la corrección: después de detectar un punto caliente es necesario revisar el apriete con el par especificado, el estado de terminales, la sección del conductor y la posible presencia de corrosión.

Contaminación y condiciones de entorno

No todos los tableros tienen las mismas exigencias. Un gabinete ubicado en una oficina no enfrenta las mismas condiciones que uno instalado junto a un proceso con polvo, lubricantes, vibración, vapor o variaciones importantes de temperatura.

La entrada de contaminantes puede formar caminos conductivos entre componentes, impedir la correcta ventilación y acelerar el envejecimiento de aislantes. La humedad favorece la corrosión y reduce la resistencia de aislamiento; el polvo acumulado actúa como aislante térmico y dificulta la disipación de calor. La envolvente, el grado de protección, los sellos, la ventilación y la ubicación física deben responder al entorno real de operación, no sólo al plano original.

Señales que anticipan un fallo del tablero eléctrico

Los fallos graves suelen dejar señales previas. El reto operativo consiste en no normalizarlas por la presión de mantener la producción. Si un equipo necesita restablecerse varias veces, si el gabinete se siente anormalmente caliente o si las luces parpadean al arrancar una carga, la instalación requiere revisión.

También conviene atender zumbidos, chasquidos, olor a plástico quemado, decoloración en interruptores, hollín, corrosión visible o disparos que aparecen siempre durante una fase concreta del proceso. Una diferencia de temperatura entre fases, una lectura de corriente elevada en un solo conductor o una tensión fuera de tolerancia aporta información que ayuda a delimitar la causa.

El análisis debe considerar el momento en que aparece la anomalía. No es igual un disparo durante el arranque de un compresor que un calentamiento progresivo durante turnos largos. El primero puede relacionarse con corriente de arranque, ajuste de protección o estado del motor; el segundo apunta con más frecuencia a sobrecarga continua, mala conexión o ventilación insuficiente.

Diagnóstico sin comprometer la continuidad operativa

La prioridad ante una anomalía eléctrica es proteger a las personas y evitar daño adicional. Las inspecciones internas, mediciones energizadas y maniobras deben ejecutarse bajo procedimientos de seguridad, con personal competente, equipo de protección adecuado y control de energías cuando corresponda. Un tablero no debe abrirse ni manipularse por personal no autorizado.

Un diagnóstico útil comienza revisando diagramas, historial de disparos, ampliaciones realizadas y cargas conectadas. Después se comparan corrientes por fase, tensión, factor de potencia, temperaturas y condiciones físicas del tablero. Las mediciones permiten distinguir entre un problema de alimentación, distribución o carga final.

También es necesario verificar la coordinación de protecciones. Si un fallo menor en un circuito secundario desconecta un tablero principal o una zona amplia de producción, la selectividad es deficiente. Corregirla puede reducir de forma relevante el alcance de un incidente y mejorar el tiempo de recuperación.

Cuando se detecta daño térmico, arco eléctrico, aislamiento carbonizado o humedad interna, no basta con limpiar y volver a energizar. Hay que determinar qué originó el deterioro, sustituir los componentes comprometidos y comprobar el estado de conductores, barras y protecciones asociadas. De lo contrario, el fallo reaparecerá con mayor coste.

Cómo prevenir fallos y paros eléctricos

La prevención efectiva combina mantenimiento, ingeniería y control de cambios. Un programa anual genérico puede ser insuficiente si la carga cambia, el entorno es agresivo o el tablero alimenta procesos críticos. La frecuencia de inspección debe ajustarse a la criticidad del sistema, horas de operación, condiciones ambientales e historial de incidencias.

La revisión debe incluir limpieza técnica cuando proceda, inspección visual, apriete controlado de conexiones, comprobación de mecanismos, medición de aislamiento y termografía bajo carga. Asimismo, conviene mantener identificados los circuitos, actualizar los diagramas y registrar las intervenciones. La documentación reduce tiempos de diagnóstico durante una emergencia y evita que futuras modificaciones se ejecuten a ciegas.

Antes de instalar una nueva máquina o ampliar una línea, es recomendable validar la capacidad disponible del tablero, conductores, transformador y protecciones. A veces la solución correcta no es añadir otro interruptor, sino redistribuir cargas, incorporar un tablero secundario, aumentar conductores o rediseñar la alimentación. La alternativa de menor coste inicial puede convertirse en la más cara si provoca disparos recurrentes, merma de OEE o daño de activos críticos.

Cuándo intervenir de inmediato

Un tablero debe quedar fuera de servicio y ser evaluado de forma prioritaria si presenta humo, olor persistente a quemado, carbonización, ruido de arco, agua en el interior, partes expuestas energizadas o disparos que no pueden explicarse. La continuidad de producción nunca justifica una condición que pueda derivar en incendio, descarga eléctrica o daño mayor a la instalación.

Para plantas con operaciones sensibles, la respuesta debe contemplar contingencia: identificar cargas críticas, definir rutas de alimentación alternativas cuando sean viables y mantener disponibilidad de componentes estratégicos. Grupo TAFO aborda estas incidencias desde la continuidad operativa, integrando diagnóstico, mantenimiento e intervención de instalaciones eléctricas industriales según las necesidades reales de cada planta.

Un tablero eléctrico fiable no se mide sólo por el número de veces que permanece energizado, sino por su capacidad de operar con margen, proteger correctamente y sostener la producción sin trasladar riesgos al personal ni a la infraestructura. Atender las primeras señales convierte el mantenimiento eléctrico en una decisión de rentabilidad y seguridad, no en una reacción ante el siguiente paro.

Una ampliación de línea, un nuevo horno o una nave con mayor carga puede convertir una subestación aparentemente suficiente en un punto crítico de la operación. Esta guía de subestaciones para plantas está dirigida a responsables de mantenimiento, ingeniería y facilities que necesitan tomar decisiones con impacto directo en seguridad, disponibilidad y coste operativo.

Una subestación no debe dimensionarse solo para atender la carga actual. Debe responder al perfil real de consumo de la planta, proteger equipos de alto valor y permitir que la producción continúe cuando una falla sea localizada. Una mala definición puede provocar disparos recurrentes, sobrecalentamiento, baja calidad de energía, daños en motores y paradas no programadas que afectan el OEE.

Qué debe resolver una subestación en una planta

La función básica es transformar y distribuir la energía eléctrica en los niveles de tensión requeridos por maquinaria, servicios auxiliares e infraestructura. Sin embargo, en una operación industrial, su función práctica es más amplia: debe controlar el riesgo eléctrico, facilitar la maniobra segura, limitar el alcance de una avería y sostener la continuidad de los procesos críticos.

En una planta manufacturera, la elección de la subestación depende de la tensión de suministro, la potencia demandada, la distribución física de las cargas y la criticidad de cada proceso. No es igual alimentar una nave de almacenamiento con iluminación, cargadores y oficinas que una línea de producción con prensas, variadores, soldadura, compresores, hornos o equipos CNC.

También importa la estrategia de crecimiento. Diseñar al límite puede reducir la inversión inicial, pero encarece una futura ampliación y eleva el riesgo de operar transformadores, conductores y protecciones cerca de su capacidad máxima. Sobredimensionar sin análisis, por otro lado, puede significar costes innecesarios y una operación menos eficiente. La decisión correcta parte de datos medidos, no de estimaciones generales.

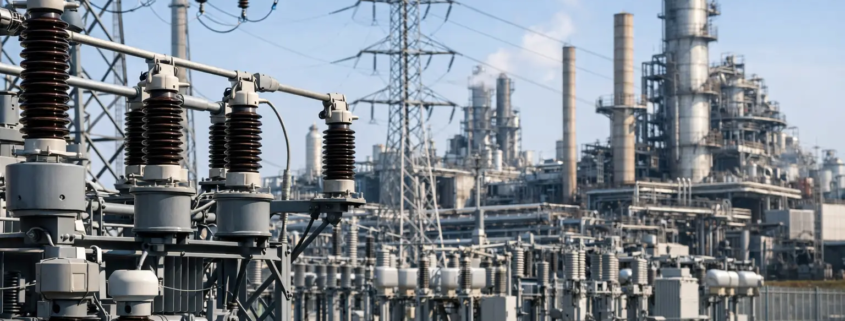

Guía de subestaciones para plantas: el diagnóstico previo

Antes de seleccionar un transformador o definir el tablero de media tensión, conviene realizar un levantamiento eléctrico y operativo. El objetivo es conocer la demanda real y anticipar los escenarios que pondrán a prueba la instalación.

El estudio debe considerar la carga conectada, la demanda máxima registrada, los factores de simultaneidad, los arranques de motores y el comportamiento de cargas no lineales, como variadores de frecuencia, rectificadores, UPS y equipos de soldadura. Estas cargas pueden introducir armónicos, elevar la temperatura de conductores y transformadores, y ocasionar fallos difíciles de identificar si no se evalúan desde el diseño.

La calidad de la energía merece atención específica. Caídas de tensión, desequilibrios entre fases, bajo factor de potencia y transitorios pueden afectar controles, sensores, PLC, servidores y accionamientos. En procesos sensibles, una interrupción breve puede generar piezas fuera de especificación, pérdida de trazabilidad o tiempo de recuperación considerable.

Además de la demanda eléctrica, el diagnóstico debe revisar el espacio disponible, las rutas de canalización, accesos para mantenimiento, ventilación, condiciones ambientales y cercanía con zonas de proceso. Una subestación ubicada sin prever maniobras, sustitución de equipos o disipación térmica puede convertirse en un problema operativo durante toda su vida útil.

Capacidad instalada y margen de crecimiento

La capacidad del transformador se expresa normalmente en kVA, pero no debe elegirse tomando solo la suma nominal de placas de los equipos. Hay que determinar cuántas cargas trabajan al mismo tiempo, cuándo ocurren los picos de producción y cuáles son las expansiones previstas.

Como criterio de ingeniería, se suele reservar un margen razonable para crecimiento, aunque el porcentaje adecuado depende del horizonte de inversión y de la estabilidad del proceso. Una planta con expansión aprobada a dos años requiere una previsión distinta a una instalación consolidada con cargas estables. También puede ser más conveniente instalar infraestructura preparada para un segundo transformador que adquirir desde el inicio una capacidad excesiva.

Tipo de subestación y configuración

Las subestaciones pueden ser compactas, interiores, exteriores, en pedestal o integradas en cuarto eléctrico, entre otras configuraciones. La selección depende del nivel de tensión, la potencia, el espacio, la exposición ambiental, los requisitos de protección y la logística de mantenimiento.

En naves industriales, una solución interior puede proteger mejor los equipos frente a contaminantes y clima, siempre que el recinto cuente con ventilación, accesos y medidas de seguridad adecuadas. Una solución exterior libera superficie productiva, pero exige evaluar corrosión, polvo, humedad, tráfico de montacargas y control de accesos.

La arquitectura de distribución también define el nivel de continuidad. Un sistema radial es más simple y puede ser apropiado para cargas no críticas. Cuando el coste de una parada es elevado, conviene valorar alimentaciones seccionadas, transferencia entre fuentes, respaldo para cargas esenciales o redundancia selectiva. No toda la planta requiere el mismo nivel de disponibilidad: separar cargas críticas de cargas generales permite invertir donde realmente protege la producción.

Protección eléctrica: selectividad antes que reacción

Una subestación bien protegida no es la que dispara todo ante cualquier anomalía. Es la que detecta una falla y desconecta únicamente la sección afectada, conservando energizada la mayor parte posible de la operación.

Para lograrlo, la coordinación de protecciones debe analizar interruptores, fusibles, relés, transformadores de corriente y ajustes de disparo. La selectividad entre protecciones de media y baja tensión evita que un cortocircuito en una carga secundaria provoque la desconexión de toda la planta.

El cálculo de cortocircuito es igualmente determinante. Define la capacidad interruptiva que deben soportar los equipos y ayuda a verificar que tableros, barras e interruptores sean adecuados ante una falla. Instalar un componente con capacidad insuficiente no es un detalle administrativo: puede agravar un evento eléctrico y comprometer la seguridad del personal.

El sistema de puesta a tierra debe diseñarse y medirse conforme a las condiciones del terreno, la corriente de falla y la infraestructura existente. Su función no se limita a “tener tierra”; debe conducir corrientes de falla de forma segura, estabilizar referencias eléctricas y reducir tensiones peligrosas de contacto y paso.

En instalaciones industriales también es necesario evaluar el riesgo de arco eléctrico. El etiquetado, la definición de límites de aproximación, los procedimientos de maniobra y el equipo de protección personal deben corresponder al estudio de energía incidente. La seguridad no depende únicamente del equipo instalado, sino de que el personal pueda operar y mantenerlo con información clara.

Cumplimiento técnico y ejecución en obra

El proyecto debe alinearse con la normativa eléctrica aplicable en México, las disposiciones de la suministradora, requisitos de protección civil y políticas internas de seguridad de la planta. Según el alcance, pueden intervenir dictámenes, verificaciones y trámites específicos. Dejarlos para el final suele retrasar energizaciones y entregas de proyecto.

La calidad de ejecución es tan relevante como la memoria de cálculo. Una mala terminación, un torque fuera de especificación, una conexión deficiente o una canalización mal resuelta puede generar puntos calientes y fallas prematuras. Durante la instalación, conviene mantener control documental de planos, fichas técnicas, pruebas, ajustes de protecciones y cambios realizados en campo.

Antes de poner en servicio la subestación, se deben realizar pruebas eléctricas y funcionales. Entre ellas están la continuidad de tierras, resistencia de aislamiento, relación de transformación cuando aplique, operación de interruptores, verificación de señales, pruebas de protecciones y revisión termográfica inicial tras la estabilización de carga. La puesta en marcha debe confirmar que el sistema funciona conforme al diseño, no solo que está energizado.

Mantenimiento que protege la continuidad operativa

Esperar a que aparezca una alarma, olor a aislamiento o disparo de interruptor es una estrategia reactiva y costosa. El mantenimiento preventivo y predictivo permite detectar degradación antes de que afecte una línea de producción.

La frecuencia depende del ambiente, la criticidad del equipo, el nivel de carga y el historial de fallas. En plantas con polvo, humedad, altas temperaturas o vibración, las inspecciones deben ser más frecuentes. El mantenimiento puede incluir limpieza técnica, reapriete con torque controlado, revisión de ventilación, estado de aisladores, contactos, aceite dieléctrico cuando corresponda, baterías de control, tierras y pruebas de protecciones.

La termografía es especialmente útil para localizar conexiones flojas, desequilibrios, sobrecargas y puntos anómalos sin detener el proceso. Su valor aumenta cuando se compara contra mediciones anteriores y se integra a un plan de acciones correctivas con prioridades claras.

También conviene registrar eventos de disparo y variaciones de calidad de energía. Un interruptor que opera repetidamente no debe resetearse sin investigar la causa. Puede revelar una carga que ha crecido, una protección mal ajustada, un defecto de aislamiento o un problema en la coordinación del sistema.

Decidir con visión de planta, no solo de obra

La subestación debe evaluarse como parte de la infraestructura que sostiene la producción, igual que el aire comprimido, los sistemas contra incendios o las redes de proceso. Su diseño afecta la capacidad de ampliar líneas, incorporar automatización y mantener niveles de calidad bajo condiciones de alta demanda.

Para proyectos nuevos, ampliaciones, rehabilitaciones o mantenimiento especializado, contar con un integrador que entienda operación, seguridad y ejecución en sitio reduce la fragmentación entre contratistas. Grupo TAFO trabaja desde esa visión: resolver la necesidad eléctrica sin perder de vista los paros, la seguridad del personal y los objetivos de desempeño de la planta.

La decisión más rentable no suele ser la subestación de menor coste inicial, sino la que ofrece capacidad verificable, protección bien coordinada, acceso seguro para mantenimiento y una ruta clara para crecer sin poner en riesgo la operación. Revisar estos puntos antes de energizar puede evitar que la próxima ampliación se convierta en la próxima parada crítica.
