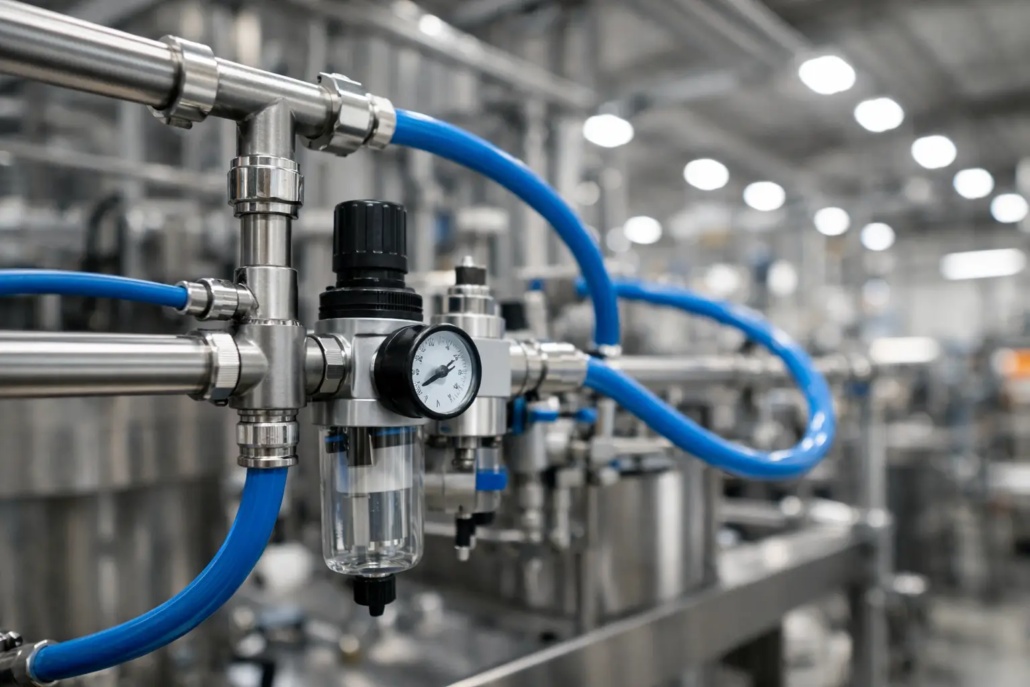

Cómo diseñar una red neumática industrial
Una red de aire comprimido mal calculada suele revelar sus fallos cuando la producción ya está en marcha: herramientas con poca fuerza, cilindros lentos, rechazos de calidad y compresores trabajando más horas de las necesarias. Saber cómo diseñar una red neumática industrial no consiste solo en seleccionar tubería y conectar puntos de consumo. Exige traducir las necesidades reales de la planta en caudal, presión, calidad de aire, distribución y capacidad de crecimiento.
En una fábrica, el aire comprimido es una utilidad crítica. Si su suministro es inestable, el impacto llega directamente a la disponibilidad de equipos, al OEE, al consumo eléctrico y a la seguridad de la operación. Por eso, el diseño debe partir del proceso productivo y no de una medida de tubería elegida por costumbre.
Cómo diseñar una red neumática desde la demanda real
El primer paso es elaborar un inventario técnico de todos los consumidores de aire. Deben incluirse maquinaria de producción, actuadores, herramientas manuales, sistemas de soplado, válvulas, equipos de limpieza, instrumentación y posibles ampliaciones. Para cada punto conviene registrar el caudal requerido, la presión mínima de trabajo, el patrón de uso y las horas de operación.
No todos los consumos ocurren al mismo tiempo. Una línea automática puede tener picos breves pero intensos, mientras que una herramienta neumática puede consumir aire de forma intermitente. Sumar el caudal nominal de cada equipo sin considerar la simultaneidad suele llevar a sobredimensionar el sistema. Hacer lo contrario, asumir que todos los equipos trabajan poco, genera caídas de presión y falta de capacidad durante los picos de producción.
La demanda debe expresarse en condiciones normalizadas, habitualmente en litros por minuto normalizados o metros cúbicos por hora normalizados. También es necesario distinguir entre el consumo medio y el máximo instantáneo. El compresor, el depósito y el diámetro de la red responden de forma diferente a cada uno de estos valores.
Además de la demanda actual, el proyecto debe incorporar una reserva razonable para ampliaciones. En plantas con nuevos programas de producción, más turnos o automatización prevista, dejar capacidad disponible desde el diseño es más rentable que rehacer una red principal pocos meses después. La reserva no debe ser arbitraria: depende del plan de crecimiento, del espacio disponible y de la posibilidad de sectorizar futuras ampliaciones.
Definir presión útil y calidad del aire
La presión de descarga del compresor no es la misma que debe llegar a la máquina. Cada elemento de la instalación provoca una pérdida: secadores, filtros, válvulas, racores, mangueras, reguladores y la propia tubería. Si un equipo requiere 6 bar en su entrada, la red debe mantener esa presión en el punto más desfavorable, incluso durante el consumo máximo previsto.
Elevar la presión del compresor para compensar un mal diseño no es una solución eficiente. Cada bar adicional incrementa el consumo energético y puede ocultar fugas, restricciones o diámetros insuficientes. El objetivo técnico es limitar las pérdidas de presión mediante una distribución correctamente dimensionada y un mantenimiento constante.
La calidad del aire también se define al inicio. No es igual alimentar herramientas de montaje que una línea de pintura, un proceso alimentario, instrumentación o equipos de control de precisión. La presencia de partículas, agua o aceite puede causar defectos de acabado, corrosión, fallos en válvulas y contaminación de producto. Por ello, la filtración y el secado deben seleccionarse según el riesgo del proceso, no como un accesorio estándar para toda la planta.
Dimensionamiento de tuberías y configuración de la red
El diámetro de la tubería se calcula a partir del caudal, la longitud equivalente del recorrido, la presión de operación y la caída de presión admisible. La longitud equivalente incluye no solo los metros rectos, sino también codos, derivaciones, válvulas y conexiones. Ignorar estos accesorios es una causa habitual de redes que parecen adecuadas en plano, pero fallan en campo.
Como criterio práctico, la red principal debe trabajar con velocidades moderadas para reducir fricción, ruido y caída de presión. En ramales a máquinas se pueden admitir velocidades mayores, siempre que no afecten a los equipos situados al final de línea. El cálculo debe verificar especialmente el punto más lejano y el que coincida con la mayor demanda simultánea.
Una red en anillo suele ser preferible a una distribución lineal en instalaciones industriales. Al alimentar los puntos desde dos direcciones, reduce las caídas de presión y permite aislar tramos para mantenimiento sin detener toda la producción. Sin embargo, una configuración en anillo no compensa un diámetro insuficiente ni elimina la necesidad de válvulas de seccionamiento bien ubicadas.
Los ramales deben salir de la parte superior de la línea principal cuando existe riesgo de condensado. De esta forma, el agua acumulada en el fondo de la tubería tiene menos probabilidad de llegar a las máquinas. Las líneas principales deben incorporar pendientes hacia puntos de purga, y cada bajante debe contar con una pierna de goteo antes de la toma de aire. Son detalles sencillos que evitan agua en herramientas, corrosión y problemas de calidad.
La elección del material requiere criterio de operación. El aluminio y algunos sistemas modulares ofrecen montaje limpio, baja rugosidad interior y facilidad de ampliación. El acero puede ser apropiado para ciertos entornos y diámetros, pero necesita una ejecución que controle la corrosión y los residuos internos. Los materiales plásticos solo deben utilizarse cuando estén certificados para aire comprimido y para la presión y temperatura del servicio. Nunca se debe emplear tubería no diseñada para este uso.
Diseñar por zonas para mantener la producción
Una red eficaz no solo transporta aire: permite controlar la operación. Sectorizar por líneas de producción, áreas de alto consumo o criticidad facilita localizar fugas, medir consumos y ejecutar mantenimientos sin afectar a toda la nave. Cada zona debe disponer de válvulas de corte accesibles, identificación clara y, cuando el proceso lo justifique, regulación y filtración local.
La instrumentación aporta información que el diseño tradicional no siempre contempla. Instalar manómetros en cabecera y puntos críticos permite identificar pérdidas de presión. Los caudalímetros ayudan a separar el consumo productivo del aire desperdiciado por fugas o usos no controlados. En operaciones con objetivos de eficiencia energética, estos datos son necesarios para tomar decisiones basadas en evidencia.
También conviene prever conexiones para futuras ampliaciones, evitando dejar extremos muertos sin purga o sin protección. Una derivación preparada y correctamente aislada cuesta poco durante una instalación nueva y evita trabajos invasivos en una planta operativa.
Tratamiento, almacenamiento y drenaje del aire comprimido
El depósito de aire cumple una función de estabilización. Ayuda a absorber picos de demanda, reduce ciclos de carga y descarga y facilita la separación inicial de condensado. Su capacidad debe definirse junto con la estrategia de control del compresor y el perfil de consumo. Un depósito grande no corrige una fuga continua ni sustituye un compresor con capacidad insuficiente.
El secador debe seleccionarse según el punto de rocío requerido y las condiciones reales de entrada. En naves donde la red atraviesa zonas frías o donde se requiere aire seco para calidad de producto, un secador mal dimensionado puede provocar condensación aguas abajo. Los filtros deben instalarse en el orden adecuado y con indicadores de saturación, ya que un filtro colmatado se convierte en una restricción que consume presión.
Los purgadores automáticos son igualmente críticos. El condensado debe evacuarse desde el depósito, los filtros, los separadores y los puntos bajos de la red. Descargarlo manualmente depende de rutinas que pueden incumplirse durante turnos de alta carga. Una gestión adecuada del condensado protege equipos y evita liberar contaminantes sin control.
Validar la instalación antes de ponerla en servicio
Una red neumática no debe darse por terminada al finalizar el montaje. Antes de conectar toda la producción, se debe realizar una prueba de estanqueidad, comprobar presión en los puntos críticos, revisar el funcionamiento de purgadores y verificar que las válvulas de seccionamiento están identificadas. La puesta en marcha debe incluir mediciones con carga real, no solo con la red vacía.
Las fugas merecen una atención específica. Una pequeña fuga repetida durante varios turnos puede representar un coste eléctrico relevante y obligar al compresor a trabajar sin aportar valor al proceso. Por eso, la prueba inicial debe complementarse con un programa periódico de detección y reparación.
En Grupo TAFO, el diseño e instalación de sistemas de aire comprimido se aborda como parte de la continuidad operativa de la planta: ingeniería de demanda, distribución, tratamiento de aire y ejecución coordinada en sitio. Esta visión resulta especialmente útil cuando la intervención debe convivir con producción activa, ampliaciones de nave u otros servicios industriales.
La mejor decisión antes de comprar tubería o ampliar la sala de compresores es medir. Un levantamiento de consumos, presiones y puntos de uso durante una semana representativa puede evitar una inversión mal dimensionada y convertir la red neumática en un activo que sostenga la producción, en lugar de una fuente recurrente de paradas.
