Secador refrigerativo: cómo funciona y por qué es importante en el aire comprimido industrial

El secador refrigerativo es uno de los equipos más utilizados para controlar la humedad dentro de los sistemas de aire comprimido industriales. Su función consiste en reducir la cantidad de vapor de agua presente en el aire antes de que este sea distribuido hacia máquinas, herramientas y procesos productivos.

Cuando el aire atmosférico entra a un compresor, no solamente se comprimen los gases que lo conforman. También se concentra la humedad presente en el ambiente. Posteriormente, al disminuir la temperatura del aire comprimido, una parte importante de esa humedad puede condensarse y convertirse en agua líquida.

Si esta agua llega a la red de distribución puede provocar corrosión, deterioro de componentes neumáticos, problemas en herramientas y afectaciones en determinados procesos industriales.

Por esta razón, muchas plantas integran un secador de aire refrigerativo después del compresor y de los sistemas iniciales de separación de condensados.

En Grupo TAFO trabajamos con soluciones integrales de aire comprimido para aplicaciones industriales, considerando tanto la generación del aire como su tratamiento, almacenamiento y distribución.

¿Qué es un secador refrigerativo?

Un secador refrigerativo es un equipo diseñado para disminuir la humedad del aire comprimido mediante un proceso controlado de enfriamiento.

El principio es relativamente sencillo: cuando se reduce la temperatura del aire, disminuye su capacidad para mantener vapor de agua. Parte de la humedad se condensa y puede separarse posteriormente del flujo de aire.

El secador provoca este proceso de manera controlada.

El aire comprimido entra caliente y con humedad. Dentro del equipo se enfría hasta alcanzar una temperatura determinada, provocando la condensación del vapor de agua.

Después, el condensado es separado y evacuado mediante un sistema de drenaje.

Finalmente, el aire tratado puede volver a aumentar ligeramente su temperatura antes de salir hacia la red de distribución.

De esta forma, el sistema recibe aire con una cantidad considerablemente menor de humedad.

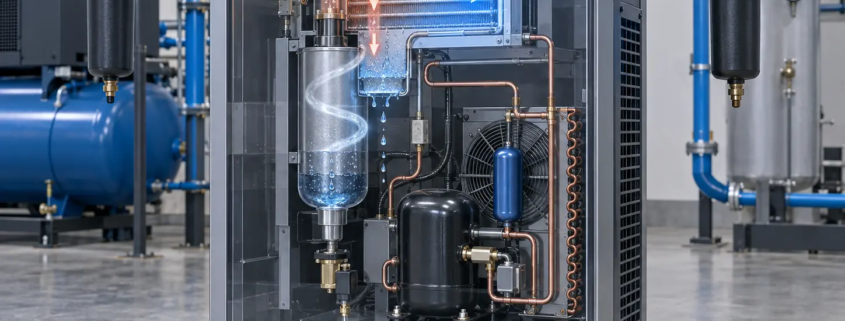

¿Cómo funciona un secador de aire refrigerativo?

El funcionamiento de un secador de aire refrigerativo puede comprenderse siguiendo el recorrido que realiza el aire dentro del equipo.

Normalmente, el aire comprimido entra primero a un intercambiador de calor. Allí comienza a reducir su temperatura aprovechando, en muchos diseños, el aire frío que está saliendo del propio secador.

Posteriormente llega al circuito principal de enfriamiento, donde un sistema de refrigeración reduce aún más la temperatura.

Este descenso provoca la condensación del vapor de agua.

La mezcla de aire y condensado pasa entonces por un sistema de separación que retira el agua líquida.

Un drenaje automático permite evacuar el condensado sin necesidad de interrumpir constantemente la operación.

Finalmente, el aire seco vuelve a pasar por el intercambiador inicial, donde recupera parcialmente temperatura antes de salir del equipo.

Este intercambio ayuda tanto a mejorar la eficiencia como a evitar que aire demasiado frío llegue directamente a la tubería.

¿Por qué existe humedad después del compresor?

La humedad no se genera necesariamente dentro del compresor. En gran medida ya está presente en el aire atmosférico.

Una planta industrial puede aspirar enormes cantidades de aire durante su operación diaria.

Cuando ese aire se comprime, también se concentra el vapor de agua que contiene.

Además, el proceso genera calor.

Mientras el aire permanece caliente puede mantener mayor cantidad de humedad en forma de vapor. Cuando posteriormente se enfría en tuberías, tanques o equipos, el agua comienza a condensarse.

Este fenómeno explica por qué pueden aparecer gotas o acumulaciones de agua dentro de una red de aire comprimido que no cuenta con un tratamiento adecuado.

El secador refrigerativo busca que esa condensación ocurra de forma controlada antes de que el aire llegue a la red.

¿Para qué sirve un secador refrigerativo en una planta?

El objetivo principal consiste en proteger tanto la infraestructura como los procesos que utilizan aire comprimido.

La presencia de humedad puede afectar múltiples componentes, por ejemplo:

• Tuberías metálicas.
• Cilindros neumáticos.
• Actuadores.
• Válvulas.
• Herramientas.
• Instrumentación.
• Equipos de ensamble.
• Sistemas de pintura.
• Maquinaria automatizada.

La humedad también puede combinarse con partículas y contaminantes presentes en la red, generando depósitos o acelerando procesos de corrosión.

En instalaciones donde el aire participa directamente en el proceso productivo, la calidad del suministro adquiere todavía mayor importancia.

Secador refrigerativo y punto de rocío

Uno de los conceptos utilizados para evaluar la capacidad de secado es el punto de rocío.

El punto de rocío indica, de manera simplificada, la temperatura a la cual el vapor de agua contenido en el aire comenzaría a condensarse.

Un secador de aire refrigerativo industrial normalmente está diseñado para mantener un punto de rocío a presión apropiado para aplicaciones generales de manufactura.

Esto significa que el aire puede circular por una planta sin condensar agua siempre que las condiciones posteriores no disminuyan por debajo de determinados niveles.

Sin embargo, algunas aplicaciones requieren aire considerablemente más seco.

En esos casos puede ser necesario utilizar tecnologías como secadores desecantes.

Por eso, no existe un único tipo de secador adecuado para todos los procesos.

Secador refrigerativo vs. secador desecante

La principal diferencia se encuentra en el nivel de humedad que cada tecnología puede alcanzar y en su principio de funcionamiento.

El secador refrigerativo utiliza enfriamiento para condensar agua.

El secador desecante utiliza materiales que adsorben el vapor de agua y puede alcanzar niveles de sequedad considerablemente mayores.

Para muchas aplicaciones industriales generales, un secador refrigerativo ofrece un equilibrio adecuado entre calidad de aire, inversión y consumo energético.

Los secadores desecantes suelen reservarse para aplicaciones donde el punto de rocío requerido es mucho más bajo o donde existen condiciones especiales.

La selección debe basarse siempre en las necesidades del proceso y no simplemente en elegir la tecnología capaz de producir el aire más seco.

¿Dónde se instala el secador dentro del sistema?

En una instalación típica, el secador de aire refrigerativo forma parte de la etapa de tratamiento.

El recorrido puede ser similar a:

Compresor → tanque receptor → separación de condensado → filtración → secador → filtración final → red de distribución.

La posición exacta puede variar dependiendo del diseño.

También pueden existir filtros antes del secador destinados a protegerlo de partículas, aceite u otros contaminantes, así como filtros posteriores para alcanzar una calidad específica.

Por eso es importante analizar el sistema completo y no instalar el secador como un componente aislado.

Cómo seleccionar un secador refrigerativo

Uno de los aspectos más importantes es dimensionar correctamente el equipo.

No basta con conocer únicamente la potencia del compresor.

Para seleccionar un secador deben analizarse variables como el caudal real de aire, presión de trabajo, temperatura de entrada, temperatura ambiente, calidad requerida y condiciones de operación.

Las condiciones ambientales también pueden modificar significativamente el desempeño.

Un secador que funciona adecuadamente bajo determinadas temperaturas podría reducir su capacidad efectiva cuando la temperatura de entrada o del ambiente aumenta.

Por esta razón, debe aplicarse la información técnica correspondiente a las condiciones reales de la instalación.

Sobredimensionar sin necesidad tampoco es necesariamente conveniente, ya que puede incrementar la inversión inicial.

¿Cómo saber si un secador no está funcionando correctamente?

Uno de los síntomas más evidentes es encontrar agua después del equipo.

Sin embargo, también pueden existir otras señales.

La presencia frecuente de condensado en puntos de uso, corrosión interna, problemas en herramientas neumáticas o drenajes saturados puede indicar que el sistema necesita revisión.

La causa no siempre será el secador.

También puede existir un problema relacionado con filtros, drenajes, temperatura, capacidad insuficiente o diseño de la red.

Por ello, antes de sustituir el equipo conviene evaluar las condiciones completas de operación.

Mantenimiento de un secador de aire refrigerativo

El mantenimiento es necesario para conservar su capacidad de tratamiento.

Dependiendo del fabricante y diseño, las actividades pueden incluir revisión del condensador, limpieza de superficies de intercambio térmico, inspección del circuito de refrigeración, verificación de drenajes y revisión de parámetros de operación.

Los filtros instalados alrededor del secador también deben mantenerse correctamente.

Un filtro saturado puede generar caídas de presión que reduzcan la eficiencia global del sistema.

Asimismo, un drenaje bloqueado puede impedir que el condensado sea expulsado correctamente.

Las recomendaciones específicas deben seguir siempre los intervalos y procedimientos establecidos por el fabricante.

El secador refrigerativo y la eficiencia del sistema

Un sistema de tratamiento correctamente diseñado también puede contribuir a la eficiencia general de la instalación.

El objetivo no debería ser simplemente eliminar la mayor cantidad posible de humedad.

Debe producirse la calidad de aire que realmente necesita el proceso utilizando una configuración técnicamente adecuada.

Instalar una tecnología excesivamente compleja cuando el proceso no la necesita puede aumentar costos de inversión y operación.

De la misma forma, instalar un equipo insuficiente puede generar problemas de humedad que posteriormente ocasionen mantenimientos, fallas o interrupciones.

Por eso, el tratamiento del aire debe diseñarse junto con el compresor, almacenamiento y red de distribución.

Secadores refrigerativos para aire comprimido industrial con Grupo TAFO

El secador refrigerativo representa una parte fundamental de muchas instalaciones industriales porque permite controlar la humedad antes de que el aire llegue a los procesos productivos.

Sin embargo, seleccionar correctamente el equipo requiere conocer mucho más que el caudal nominal del compresor.

Es necesario analizar presión, temperatura, condiciones ambientales, horas de operación, calidad requerida y comportamiento general de la instalación.

En Grupo TAFO podemos apoyar a empresas industriales en la evaluación e integración de soluciones de tratamiento de aire comprimido, incluyendo secadores, filtros, tanques, compresores y redes de distribución.

Si tu planta presenta problemas de humedad, está ampliando su sistema o necesita instalar un nuevo secador de aire refrigerativo, podemos analizar las condiciones reales de operación para determinar una solución adecuada.

Contáctanos para evaluar el tratamiento de aire comprimido que necesita tu planta.
