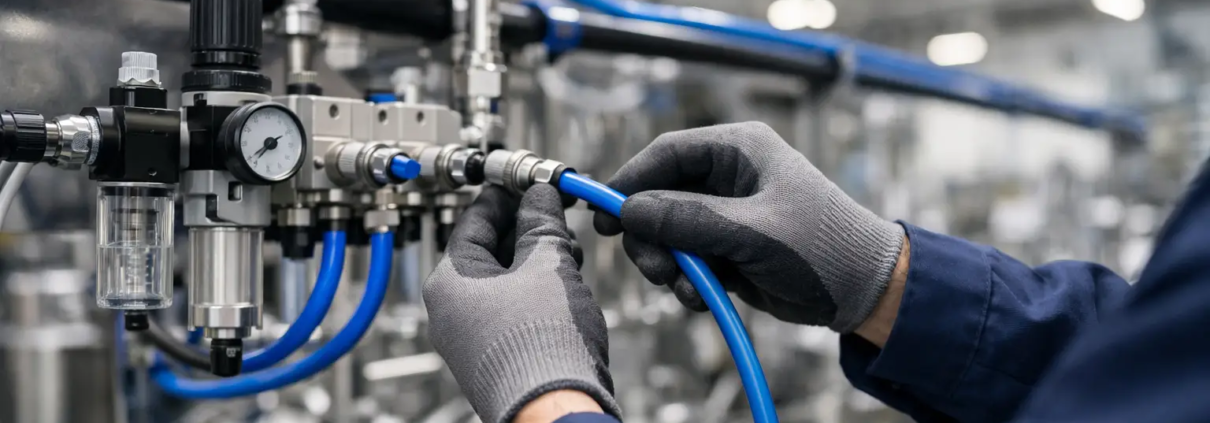

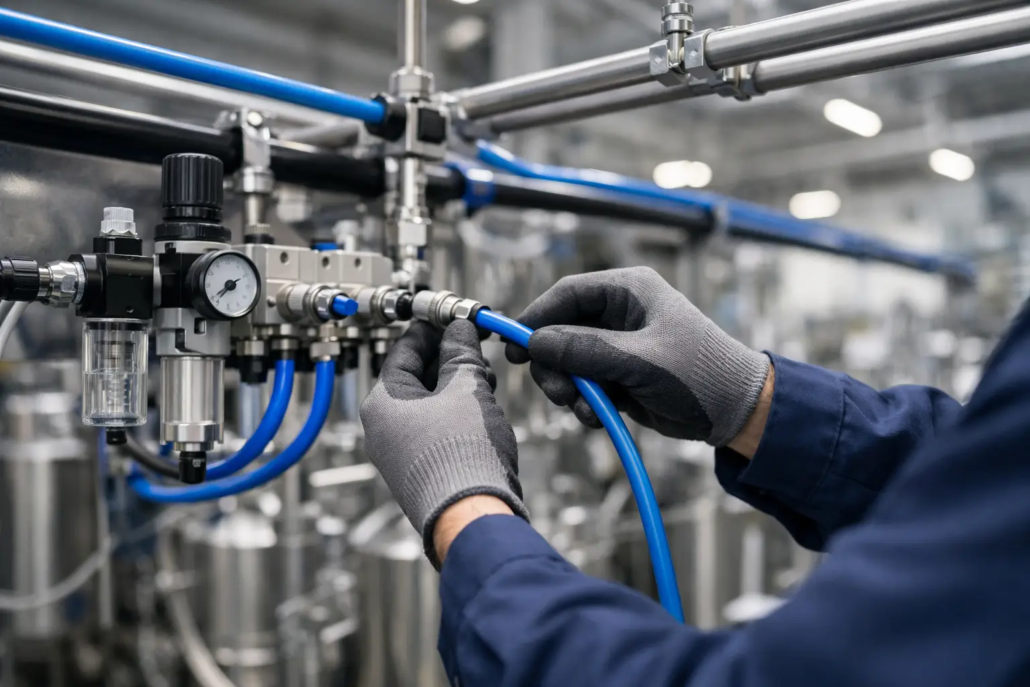

Instalación de tubería neumática en planta
Una caída de presión en el punto de consumo puede parecer un problema menor hasta que una herramienta pierde fuerza, una válvula responde tarde o una línea de producción reduce su ritmo. La instalación de tubería neumática define en buena medida la estabilidad del aire comprimido que llega a cada proceso. No se trata solo de llevar aire desde el compresor hasta la máquina: se trata de hacerlo con el caudal, la presión, la calidad y la seguridad que la operación necesita.
En una planta manufacturera, una red mal dimensionada o montada sin criterio técnico se traduce en fugas, gasto energético, mantenimientos reactivos y paradas no programadas. Por eso, el proyecto debe plantearse como una infraestructura crítica de producción, con ingeniería previa, materiales adecuados y una ejecución controlada en campo.
Qué debe resolver una instalación de tubería neumática
Una red de aire comprimido eficiente debe suministrar aire limpio y estable a todos los puntos de uso, incluso cuando varias máquinas trabajan a la vez. Para lograrlo, el diseño debe considerar la demanda actual, los picos de consumo y las futuras ampliaciones de la planta.
El primer objetivo es evitar pérdidas de presión. Cada metro de tubería, codo, válvula, conexión o filtro añade resistencia al paso del aire. Cuando el diámetro es insuficiente o el recorrido tiene demasiadas restricciones, el compresor trabaja más para compensar una presión que no llega correctamente al equipo final. Ese sobreesfuerzo incrementa el consumo eléctrico y acelera el desgaste de la instalación.
El segundo objetivo es controlar la calidad del aire. Humedad, aceite, partículas y condensados afectan cilindros neumáticos, herramientas, actuadores, instrumentación y acabados. El nivel de tratamiento requerido depende del proceso. Una línea para herramientas manuales no tiene las mismas exigencias que una aplicación de pintura, una operación alimentaria o un sistema de automatización sensible.
Por último, la red debe permitir intervenir sin comprometer toda la operación. Una instalación bien sectorizada facilita aislar un área para mantenimiento, reparar una derivación o ampliar un equipo sin detener una nave completa.
Ingeniería antes de instalar: donde se evitan los problemas costosos
El montaje debe comenzar con un levantamiento técnico en planta. Hay que identificar la ubicación del cuarto de compresores, los puntos de consumo, la presión requerida en cada área, el caudal simultáneo estimado y las restricciones físicas del edificio. También conviene revisar trayectorias de racks, puentes grúa, luminarias, bandejas eléctricas, sistemas contra incendios y accesos de mantenimiento.
El dimensionamiento de la tubería no debe basarse únicamente en el diámetro de salida del compresor. Debe calcularse según el caudal, la longitud equivalente de la red, la presión de trabajo, la caída de presión admisible y el crecimiento previsto. En muchas instalaciones, ahorrar en diámetro durante la obra genera un coste permanente en energía y desempeño durante años.
La configuración en anillo suele ser una solución eficaz para áreas con consumo distribuido. Al alimentar los puntos desde dos direcciones, se reduce la caída de presión y se mantiene una mayor estabilidad cuando aumenta la demanda. Sin embargo, no todas las plantas requieren una red anillada completa. En líneas cortas, con consumos concentrados y pocas ampliaciones previstas, una red lineal correctamente calculada puede ser suficiente.
También debe definirse la ubicación de válvulas de corte, filtros, reguladores, purgas y bajantes. Cada componente debe responder a una necesidad operativa concreta, no a una distribución improvisada durante el montaje.
Materiales: el coste inicial no es el único criterio
La selección de materiales influye en la durabilidad, la limpieza interna y la facilidad de modificación de la red. El aluminio para aire comprimido ofrece baja rugosidad interior, resistencia a la corrosión y rapidez de instalación mediante conexiones mecánicas. Es una alternativa habitual cuando se requiere una instalación limpia, modular y preparada para cambios de layout.
El acero galvanizado puede utilizarse en determinados proyectos, pero exige especial atención a la calidad de las uniones, la corrosión interna y la generación de partículas con el tiempo. El acero inoxidable es apropiado para ambientes con requisitos específicos de higiene o resistencia química, aunque implica una inversión superior. Las soluciones plásticas deben evaluarse con cautela y solo cuando estén expresamente diseñadas y certificadas para aire comprimido industrial y para la presión de trabajo requerida.
Elegir el material más económico por metro no siempre reduce el coste total. Hay que valorar la vida útil, el tiempo de montaje, la accesibilidad para mantenimiento, la compatibilidad con el proceso y el impacto de una fuga o una parada futura.
Cómo ejecutar la instalación sin crear puntos débiles
Una ejecución confiable empieza por planificar el trabajo para interferir lo mínimo posible con la producción. En una planta activa, la coordinación con mantenimiento, seguridad, producción y facilities es tan relevante como la propia instalación. Deben delimitarse zonas de trabajo, gestionar permisos, programar ventanas de paro cuando sean necesarias y proteger maquinaria o producto cercano.
Las tuberías principales deben instalarse con una pendiente controlada hacia los puntos de drenaje. Esta medida ayuda a conducir los condensados y evita que el agua se acumule en tramos horizontales. Las bajantes hacia los equipos deben tomarse desde la parte superior de la línea principal, no desde la parte inferior, para reducir el arrastre de humedad hacia el punto de consumo.
Los soportes requieren una separación adecuada según el material, el diámetro y las recomendaciones del fabricante. Una tubería sin fijación suficiente puede vibrar, ceder o transmitir esfuerzos a las conexiones. Asimismo, las uniones deben mantenerse accesibles para inspección y no quedar ocultas sobre plafones, dentro de estructuras cerradas o en zonas imposibles de alcanzar sin desmontajes mayores.
En áreas de tránsito, la altura y la protección mecánica son decisivas. La red debe respetar claros operativos, rutas de montacargas y zonas de maniobra. Cuando una bajante cruza un espacio expuesto a impactos, conviene protegerla o reubicarla. Un golpe de montacargas en una derivación no solo genera una fuga: puede detener una zona de producción y crear un riesgo de seguridad.
Pruebas que validan el rendimiento de la red
Terminar el montaje no significa que la instalación esté lista para operar. Antes de la entrega, la red debe someterse a pruebas de estanqueidad y presión conforme a las especificaciones del proyecto y los procedimientos de seguridad aplicables. Estas pruebas permiten detectar conexiones deficientes, válvulas mal instaladas o zonas con pérdida antes de que afecten a producción.
La inspección visual debe confirmar que las líneas están correctamente soportadas, etiquetadas y separadas de otras instalaciones. Las válvulas de aislamiento deben ser identificables y accesibles. También es recomendable verificar el sentido de flujo, el funcionamiento de purgas y la presión real en los puntos más alejados o críticos.
Una prueba de fugas con ultrasonidos aporta un valor adicional en redes extensas o de alta demanda. Las fugas pequeñas suelen pasar desapercibidas en ambientes ruidosos, pero mantienen al compresor trabajando sin aportar valor al proceso. Localizarlas y corregirlas desde la puesta en marcha reduce costes energéticos y mejora la capacidad disponible del sistema.
La documentación de cierre debe incluir planos actualizados, diámetros, materiales, ubicación de válvulas y puntos de conexión. Este registro evita depender de la memoria del instalador cuando se requiere una ampliación, una reparación urgente o una auditoría interna.
Mantenimiento y ampliaciones: diseñar para la operación real
Una red de aire comprimido necesita revisiones periódicas. Las inspecciones deben buscar fugas, corrosión, vibración, soportes dañados, acumulación de condensado y caídas de presión anómalas. El mantenimiento del sistema de tratamiento también es determinante: filtros saturados o purgas fuera de servicio pueden afectar la red aunque la tubería esté en buenas condiciones.
Cuando la planta incorpora nuevas máquinas, no conviene conectar derivaciones de forma improvisada a la línea más cercana. Antes hay que confirmar la capacidad de generación, el diámetro disponible, la calidad de aire exigida y el efecto sobre los usuarios existentes. Una ampliación pequeña puede generar un problema mayor si coincide con los picos de consumo de una línea crítica.
Grupo TAFO aborda estos proyectos con visión de continuidad operativa: ingeniería en sitio, coordinación de especialidades y ejecución orientada a que el sistema de aire comprimido sostenga los indicadores de producción, calidad y seguridad de la planta.
La mejor instalación no es la que simplemente queda terminada a tiempo. Es la que permite que mantenimiento localice una válvula en segundos, que producción reciba presión estable en su turno más exigente y que la siguiente ampliación se ejecute sin convertir una mejora de capacidad en un nuevo riesgo operativo.
