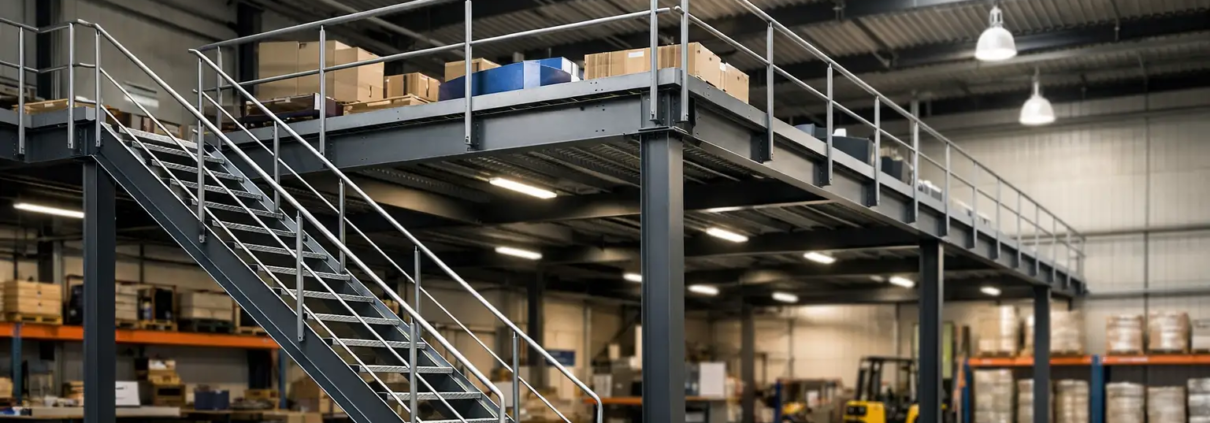

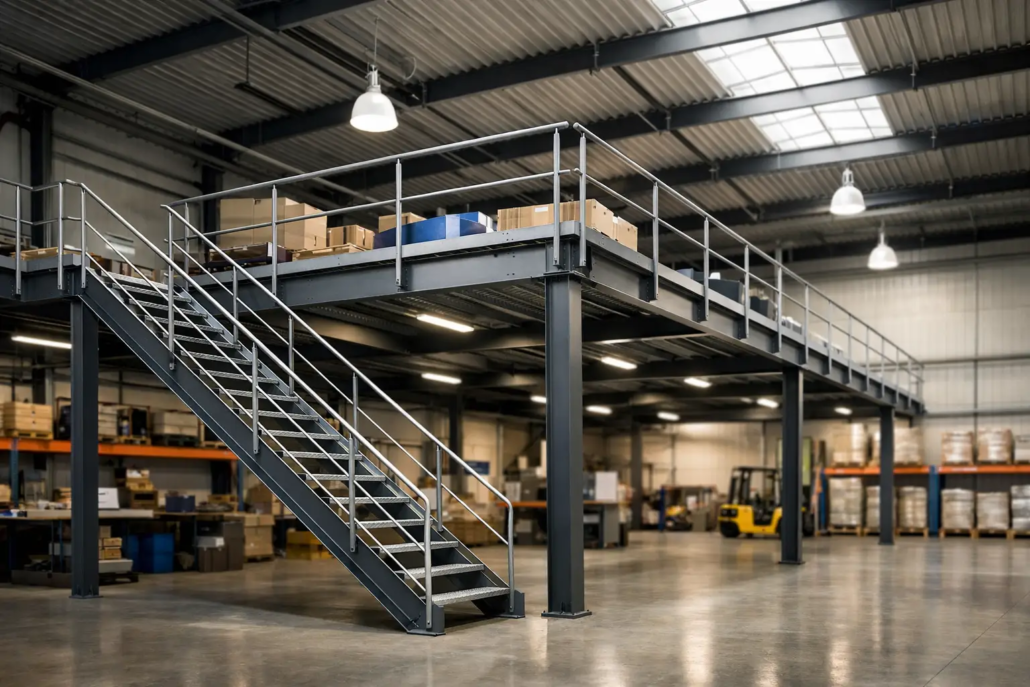

Guía para diseñar mezzanines industriales
Un mezzanine mal dimensionado puede liberar metros cuadrados y, al mismo tiempo, crear un cuello de botella, una sobrecarga estructural o un riesgo de seguridad. Esta guía para diseñar mezzanines parte de una pregunta operativa: ¿qué proceso necesita crecer y cómo puede hacerlo sin comprometer el flujo, la capacidad de carga ni la continuidad de la planta?
En una nave industrial, aprovechar la altura disponible suele ser más rentable que ampliar el edificio o rentar espacio externo. Sin embargo, un mezzanine no debe decidirse solo por el área que agrega. Su diseño debe responder al uso real, a las cargas permanentes y variables, a los accesos, a los servicios existentes y a las condiciones de seguridad que exige la operación.
Guía para diseñar mezzanines según la operación
El primer criterio no es la estructura: es el proceso. Un mezzanine para resguardo de refacciones tiene exigencias distintas a uno destinado a surtido de materiales, oficinas, inspección de calidad, ensamble ligero o almacenamiento con racks. Cambian la carga, la circulación de personas, el tipo de piso, los accesos y la protección requerida.
Definir el uso evita uno de los errores más costosos: instalar una plataforma que funciona durante la etapa inicial y queda limitada cuando crece el inventario o cambia la distribución de la línea. Conviene documentar desde el inicio qué materiales se moverán, cuánto pesan, con qué frecuencia se manipulan y qué equipos participan en el movimiento.
También debe revisarse la relación del mezzanine con los flujos actuales. Si el surtido requiere subir y bajar material continuamente, una escalera convencional puede no ser suficiente. Si se utilizan patines, carros, montacargas o transportadores, la solución debe considerar accesos de carga, zonas de transferencia y protecciones perimetrales desde la ingeniería conceptual.
Calcule la carga real, no una estimación visual
La capacidad de carga es el punto central del diseño estructural. No es válido asumir que un mezzanine soportará pallets, refacciones o equipos solo porque tiene una apariencia sólida. Deben distinguirse las cargas muertas, como estructura, piso, luminarias e instalaciones fijas, de las cargas vivas generadas por personas, material almacenado, equipos móviles y maniobras.
El cálculo debe contemplar escenarios de operación razonablemente exigentes. Por ejemplo, no es igual almacenar cajas ligeras distribuidas que concentrar tarimas con componentes metálicos en un área reducida. La carga puntual de un equipo, una tarima o un rack puede controlar el diseño aunque el promedio de carga por metro cuadrado parezca aceptable.
La ingeniería debe definir la retícula de columnas, perfiles, vigas, uniones y tipo de entrepiso con base en esos datos. Asimismo, es indispensable revisar la cimentación o la losa existente. Una estructura correctamente fabricada puede presentar problemas si transmite cargas a una losa que no fue diseñada para recibirlas. Antes de intervenir, se requiere una evaluación estructural en sitio y planos de ejecución validados por especialistas.
Altura libre, interferencias y espacio útil
Tener una nave alta no garantiza que exista espacio aprovechable para un mezzanine. La altura libre debe analizarse arriba y abajo de la plataforma. En el nivel inferior se necesita espacio seguro para tránsito, equipos y operación; en el superior, altura suficiente para el uso previsto, sin interferir con cubierta, cerchas, ductos, charolas eléctricas, tubería, rociadores o luminarias.
En muchas plantas de Monterrey y su zona metropolitana, las instalaciones han crecido por etapas. Es frecuente encontrar redes eléctricas, aire comprimido, sistemas contra incendio y tuberías industriales instalados a diferentes alturas. Moverlos después de fabricar la estructura eleva costos, extiende tiempos y puede generar paros no contemplados.
Por eso, el levantamiento debe incluir dimensiones precisas de la nave, ubicación de columnas, rutas de servicios, claros estructurales, equipos cercanos y áreas de maniobra. Un modelo o plano coordinado permite detectar conflictos antes de que lleguen los materiales a obra. Esta revisión es especialmente valiosa cuando el mezzanine se instala dentro de una operación activa.
Diseñe accesos para personas y materiales
Las escaleras, barandales, puertas de seguridad y zonas de carga no son accesorios. Forman parte del desempeño diario y de la prevención de incidentes. La ubicación de una escalera debe facilitar una evacuación ordenada y evitar que los usuarios crucen rutas de montacargas o áreas de riesgo.
Cuando se transfieren materiales entre niveles, se deben definir claramente los puntos de carga y descarga. Las puertas abatibles, barreras de seguridad y protecciones contra caída deben impedir que una persona quede expuesta al borde durante la maniobra. El diseño también debe prever la dirección de apertura, el radio de giro de carros y el espacio para estacionar temporalmente la carga sin bloquear el pasillo.
La necesidad de uno o varios accesos depende del tamaño de la plataforma, la ocupación, la distancia de recorrido y el nivel de riesgo del proceso. Reducir accesos puede bajar el costo inicial, pero puede afectar la evacuación, el surtido y la productividad. Aquí conviene evaluar el costo total de operación, no solo el presupuesto de fabricación.
Seguridad, normatividad y protección contra incendios
Un mezzanine industrial debe integrarse a la estrategia de seguridad de la nave. Esto implica revisar señalización, rutas de evacuación, iluminación de emergencia, barandales, rodapiés, superficies antiderrapantes y capacidad de las escaleras. La plataforma no puede obstaculizar pasillos, salidas, tableros eléctricos, equipos contra incendio ni accesos de mantenimiento.
También debe analizarse el efecto sobre el sistema contra incendios. Una nueva plataforma puede modificar la cobertura de rociadores, detectores, extintores y rutas de acceso para respuesta a emergencias. Dependiendo de la configuración, puede requerirse reubicar, ampliar o adecuar componentes para mantener la protección del área y cumplir con los criterios aplicables de seguridad industrial y Protección Civil.
El tipo de piso merece una decisión técnica. Una rejilla metálica puede favorecer ventilación y paso de luz, pero no siempre es adecuada para piezas pequeñas, oficinas o tránsito frecuente de carros. Un piso metálico sólido puede mejorar ciertas condiciones de operación, aunque exige revisar peso, acabado, drenaje y comportamiento ante derrames. Si habrá procesos de calidad, empaque o ensamble, el acabado debe facilitar limpieza y reducir el riesgo de resbalones.
Planee la instalación sin detener la producción
El mejor diseño pierde valor si la instalación interrumpe una línea crítica o expone a personal y activos. Antes de iniciar, debe definirse una secuencia de obra: ingreso de materiales, áreas de acopio, maniobras de elevación, montaje de columnas, trabajos en altura, soldadura o atornillado, liberación de áreas y pruebas finales.
En plantas con producción continua, suele ser conveniente ejecutar por etapas, programar actividades de mayor impacto durante ventanas autorizadas y aislar físicamente la zona de obra. El plan debe incluir permisos de trabajo, análisis de riesgos, control de chispas cuando aplique, supervisión de seguridad y comunicación con producción, mantenimiento, facilities y EHS.
La alternativa entre estructura soldada en sitio y componentes prefabricados con uniones atornilladas depende de los accesos, el calendario, las restricciones de seguridad y el diseño. La prefabricación puede reducir actividades dentro de la nave y mejorar el control de calidad, mientras que la fabricación en sitio puede resolver geometrías complejas. No existe una solución universal: el criterio correcto es minimizar riesgo, retrabajo y afectación operativa.
Verifique antes de recibir el proyecto
La entrega no debe limitarse a ver el mezzanine terminado. Antes de ponerlo en operación, conviene confirmar que las dimensiones, niveles, anclajes, protecciones, accesos y capacidad correspondan a los planos aprobados. Deben entregarse criterios de carga visibles, recomendaciones de uso y documentación de la instalación para facilitar inspecciones y futuras modificaciones.
También es recomendable establecer una rutina de revisión. Golpes por montacargas, corrosión, anclajes flojos, deformaciones, sobrecarga por inventario acumulado o modificaciones no autorizadas pueden reducir la seguridad con el tiempo. Un responsable de mantenimiento debe conocer la capacidad permitida y evitar que el área se convierta en almacenamiento improvisado.
Grupo TAFO aborda este tipo de proyectos desde la operación completa: levantamiento en sitio, coordinación con instalaciones industriales, fabricación, montaje y adecuaciones necesarias para que el espacio adicional contribuya a la productividad sin generar un nuevo frente de riesgo. Para una planta, el objetivo no es solo ganar superficie, sino ganar capacidad de manera controlada.
Un mezzanine bien diseñado debe sentirse como parte natural de la nave: soporta la carga prevista, ordena el flujo, protege a las personas y permite que mantenimiento y producción sigan trabajando con certeza. Esa es la diferencia entre colocar una estructura y ejecutar una solución industrial que sostiene el crecimiento.
