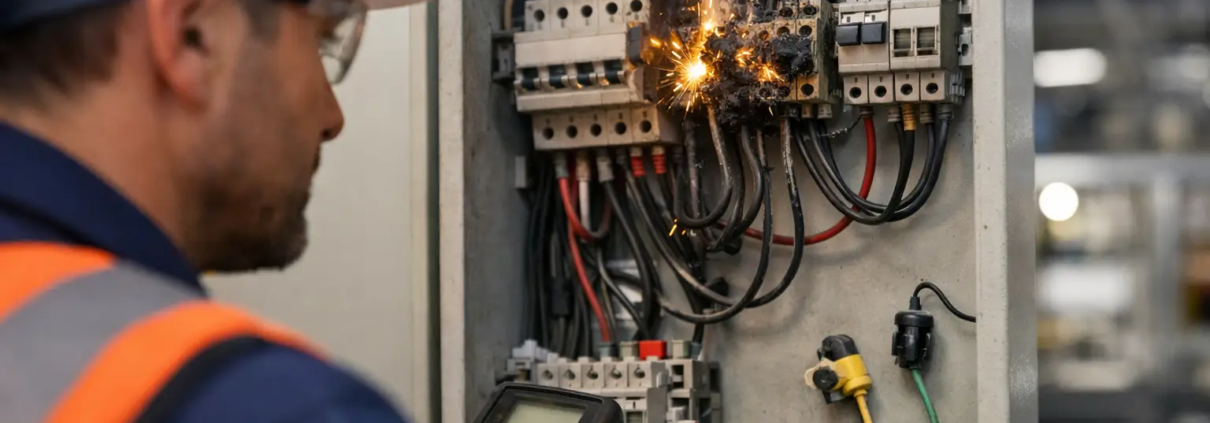

Errores en instalaciones eléctricas industriales
Una instalación que dispara protecciones sin una causa clara, un cuadro que trabaja caliente o una ampliación conectada a una línea ya exigida no son incidencias menores. Son señales de que los errores en instalaciones eléctricas industriales pueden traducirse en riesgos para las personas, daños en activos críticos, pérdida de calidad y paradas no programadas que afectan directamente al rendimiento de la planta.
En una nave industrial, la instalación eléctrica no es un elemento aislado. Alimenta maquinaria, automatización, sistemas de aire comprimido, alumbrado, equipos de manutención, climatización y procesos con cargas variables. Por ello, una decisión aparentemente sencilla durante el diseño, una ampliación o un mantenimiento puede comprometer la capacidad operativa de toda una zona productiva. La prevención requiere ingeniería, datos reales de consumo y ejecución controlada en campo.
Los errores en instalaciones eléctricas industriales con mayor impacto
Dimensionar con la carga teórica y no con la demanda real
Uno de los fallos más frecuentes aparece al seleccionar conductores, protecciones, embarrados o transformadores a partir de potencias nominales sin estudiar cómo opera realmente la instalación. No todas las cargas funcionan al mismo tiempo, pero algunas tienen picos de arranque elevados, ciclos intensivos o factores de potencia que cambian según el proceso.
El error puede producir dos escenarios opuestos. Un sobredimensionamiento injustificado eleva la inversión inicial y dificulta una distribución eficiente. Un dimensionamiento insuficiente genera caídas de tensión, calentamiento en conductores y disparos de protecciones cuando coinciden varios equipos. En líneas con variadores de frecuencia, soldadura, hornos, compresores o motores de gran potencia, el análisis debe incorporar armónicos, corrientes de arranque y régimen de servicio, no solo la suma de placas de características.
Antes de ampliar una línea o instalar nueva maquinaria, conviene medir la demanda, revisar la capacidad disponible y analizar la selectividad de protecciones. Esta revisión evita que una inversión productiva quede limitada por una infraestructura eléctrica que ya trabajaba al límite.
Elegir protecciones sin coordinación selectiva
Un cortocircuito o una sobrecarga deben aislarse en el punto más cercano a la avería. Cuando los interruptores no están coordinados, una incidencia localizada puede desconectar un cuadro completo, una línea de producción o incluso áreas auxiliares necesarias para mantener el proceso.
La selectividad no se resuelve instalando protecciones de mayor calibre. Requiere comprobar curvas de disparo, poder de corte, ajustes, niveles de cortocircuito y coordinación entre los distintos niveles de distribución. También debe revisarse después de cambios relevantes, como la incorporación de una subestación, una nueva acometida, grupos de generación o maquinaria con elevada potencia instalada.
Una protección mal elegida puede fallar por exceso de sensibilidad o, en el extremo contrario, no actuar con la rapidez requerida ante una falta. Ambas situaciones son costosas: la primera por indisponibilidad operativa; la segunda por el alcance potencial del daño y el riesgo de incendio eléctrico.
Tratar la puesta a tierra como un requisito documental
La red de puesta a tierra debe diseñarse para proteger a las personas, facilitar el correcto funcionamiento de las protecciones y reducir efectos de perturbaciones eléctricas. Sin embargo, todavía se encuentran instalaciones con conexiones improvisadas, conductores deteriorados, continuidad deficiente o electrodos sin comprobación periódica.
En entornos industriales, una mala puesta a tierra puede manifestarse como fallos intermitentes de control, averías prematuras en equipos electrónicos, lecturas inestables de instrumentación o tensiones de contacto peligrosas. El problema aumenta en zonas con humedad, trabajos de obra civil, modificaciones sucesivas o equipos sensibles a interferencias.
No basta con medir un valor de resistencia en un único punto. Es necesario comprobar continuidad equipotencial, conexiones de masas metálicas, cuadros, canalizaciones, estructuras y equipos. El criterio aplicable dependerá del esquema de red, la instalación y la normativa vigente, por lo que debe validarse mediante una revisión técnica completa.

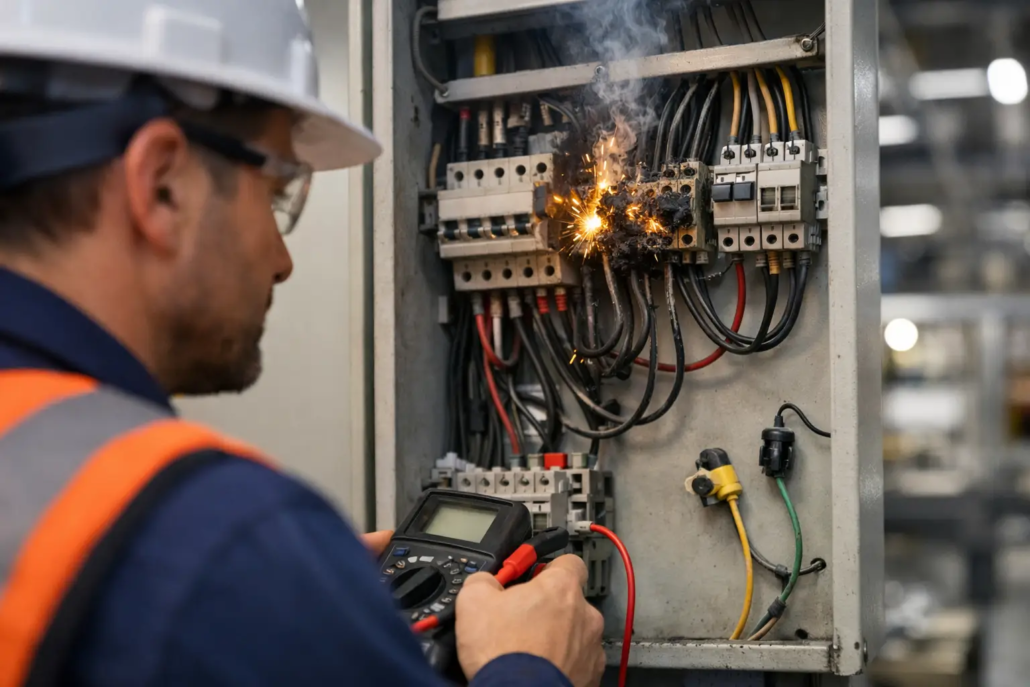

Ignorar el calor dentro de cuadros y canalizaciones
El calor es uno de los indicadores más útiles para detectar degradación antes de una avería. Bornes flojos, secciones insuficientes, contactos desgastados, desequilibrio de fases o ventilación limitada pueden elevar la temperatura en cuadros eléctricos y conexiones. Si no se corrige, el aislamiento envejece, los componentes pierden fiabilidad y aumenta el riesgo de fallo.
La termografía permite localizar puntos anómalos sin detener necesariamente la operación. Su valor no está solo en encontrar una conexión caliente, sino en establecer prioridades de intervención. Un punto con temperatura elevada requiere investigar la causa: reapretar sin verificar carga, estado del conductor y condición del equipo puede ocultar un problema que volverá a aparecer.
En Monterrey y otras zonas industriales con temperaturas ambientales elevadas, la disipación térmica merece especial atención. Un cuadro correctamente seleccionado para una condición de laboratorio puede comportarse de forma distinta si se instala junto a fuentes de calor, recibe polvo de proceso o no cuenta con espacio suficiente para ventilación y mantenimiento.
Descuidar la calidad de energía
Los variadores, rectificadores, fuentes conmutadas, cargadores y equipos de automatización han incrementado la presencia de armónicos en muchas plantas. Estos fenómenos pueden provocar calentamientos, disparos intempestivos, sobrecarga del neutro, bajo rendimiento de condensadores y fallos en sistemas de control.
Corregir el factor de potencia sin analizar armónicos es un error especialmente delicado. Una batería de condensadores convencional puede no ser la solución adecuada si existe distorsión significativa en la red. Según el perfil de carga, puede ser necesario emplear reactancias, filtros o una estrategia de compensación distinta.
La decisión debe partir de una medición de calidad de red. Conocer tensión, corriente, desequilibrios, transitorios, factor de potencia y distorsión armónica permite separar una percepción de un diagnóstico. Esto evita sustituir componentes que no eran la causa principal del problema.
Ejecutar ampliaciones sin documentación actualizada
Muchas naves evolucionan por etapas: se incorporan líneas, se mueven equipos, se añaden cuadros y se adaptan circuitos para responder a un nuevo volumen de producción. El riesgo aparece cuando esas modificaciones no se reflejan en esquemas unifilares, planos, etiquetado ni cuadros de cargas.
Una instalación sin documentación fiable incrementa el tiempo de diagnóstico durante una avería y expone al personal de mantenimiento a maniobras inseguras. También dificulta planificar mantenimientos, calcular la capacidad de crecimiento y demostrar cumplimiento técnico ante auditorías o aseguradoras.
Cada intervención debe cerrar con planos conforme a obra, identificación de circuitos, características de protecciones y resultados de pruebas. Esta disciplina tiene un retorno claro: reduce incertidumbre cuando una línea necesita volver a operar con rapidez.
Cómo prevenir fallos sin frenar la producción
La prevención efectiva no consiste en parar toda la planta para revisar cada cable. Consiste en priorizar por criticidad operacional y riesgo. Los cuadros que alimentan procesos de cuello de botella, equipos de seguridad, compresores centrales o sistemas de automatización deben contar con un plan de inspección más exigente que las cargas no críticas.
Un buen punto de partida es realizar una auditoría eléctrica que combine revisión documental, inspección visual, mediciones de carga y calidad de energía, termografía y comprobaciones de puesta a tierra. A partir de esos datos se puede construir una matriz de riesgos: qué fallo es más probable, qué área afectaría y cuál sería el tiempo estimado de recuperación.
El mantenimiento también debe programarse en ventanas operativas realistas. Algunas pruebas pueden hacerse con la instalación en servicio; otras requieren consignación y procedimientos de bloqueo, etiquetado y verificación de ausencia de tensión. Intentar acelerar una intervención crítica sin estas medidas es un ahorro aparente que puede terminar en accidente o en una parada mucho más larga.
La coordinación entre producción, mantenimiento, seguridad y el proveedor ejecutor marca la diferencia. Producción aporta el comportamiento real de las cargas; mantenimiento conoce el historial de incidencias; seguridad define las condiciones de trabajo; y la ingeniería convierte esa información en una solución ejecutable y verificable.
Cuándo conviene intervenir de inmediato
No es recomendable esperar a una avería si se repiten disparos de protecciones, se perciben olores a aislamiento calentado, existen cuadros con puntos calientes, hay caídas de tensión al arrancar maquinaria o se detectan empalmes y canalizaciones deterioradas. También exige revisión prioritaria cualquier ampliación de capacidad realizada sin un estudio actualizado de cargas y cortocircuito.
En estos casos, la intervención debe perseguir una causa raíz y no limitarse a restablecer el suministro. Sustituir un interruptor que se dispara puede devolver temporalmente la operación, pero si la carga está mal dimensionada, el conductor está degradado o existe una mala coordinación aguas arriba, el fallo seguirá presente.
Para plantas manufactureras y centros logísticos, una instalación eléctrica bien gestionada protege más que el suministro: protege plazos de entrega, indicadores de disponibilidad, seguridad del personal y coste total de operación. Contar con una revisión técnica antes de que aparezca la incidencia permite decidir con margen, planificar la ejecución y mantener la producción bajo control.
